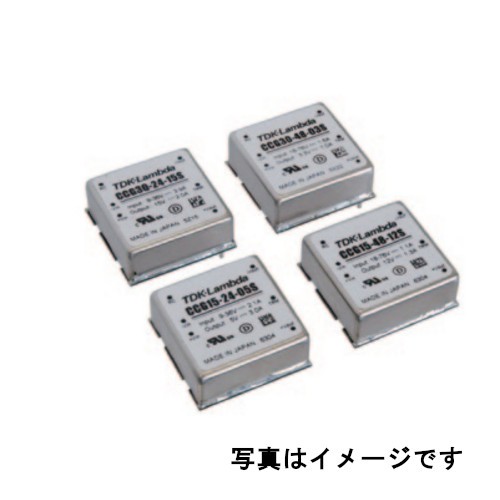

CCG30
Buhindanaでは、CCG30シリーズを豊富に取り揃えております。
その他のTDKラムダの製品や、サイトに載せていない商品もございますので、お気軽にお問い合わせください。
TDKラムダのCCGシリーズ
その他のCCGシリーズは以下からご注文いただけます。
| 型名 | CCG30-24-03S | CCG30-24-05S | CCG30-24-12S | CCG30-24-15S |
| 電圧範囲VDC | 9 – 36 | |||
| 効率 (Typ.) (*1)% | 86 | 89 | 89 | 89 |
| 電流 (Typ.) (*1)A | 1.12 | 1.4 | 1.4 | 1.4 |
| 型名 | CCG30-24-03S | CCG30-24-05S | CCG30-24-12S | CCG30-24-15S |
| 定格電圧VDC | 3.3 | 5 | 12 | 15 |
| 電圧精度 (*1)% | ±2 | |||
| 最大電流A | 7 | 6 | 2.5 | 2 |
| 最大電力W | 23.1 | 30 | 30 | 30 |
| 最大入力変動 (*2)mV | 13.2 | 20 | 48 | 60 |
| 最大負荷変動 (*3)mV | 13.2 | 20 | 48 | 60 |
| 最大温度変動- | 0.02%/°C | |||
| 最大リップルノイズ (*4)mVp-p | 70 | 70 | 95 | 95 |
| 電圧可変範囲 (*4)VDC | 2.97 – 3.63 | 4.5 – 5.5 | 10.8 – 13.2 | 13.5 – 16.5 |
| 過電流保護 (*5)- | 105% （最小値） | |||
| 過電圧保護- | なし | |||
| リモート ON/OFF (*6)- | あり |
| リモートセンシング- | なし |
| 並列運転- | なし |
| 直列運転 (*6)- | あり |
| 動作温度 (*7)- | -40°C – +110°C(ケース), -40°C – +85°C(周囲) |
| 保存温度- | -55°C – +125°C |
| 動作湿度- | 5 – 95%RH (結露なきこと) |
| 保存湿度- | 5 – 95%RH (結露なきこと) |
| 耐振動 (*8)- | 非動作時, 10 – 55Hz (掃引3分間) 振幅 1.52 mm 一定 (最大90.8m/s2) X,Y,Z 各1時間 |
| 耐衝撃 (*8)- | 490.3m/s2 |
| 冷却方式- | 自然空冷 / 強制空冷 |
| 耐電圧 (*9)- | 入力 – ケース間 : 1.0kVDC (10mA) , 入力-出力間 : 1.5kVDC (10mA) , 出力 – ケース間 : 1.0kVDC (10mA) 各1分 |
| 絶縁抵抗- | 出力 – ケース間 : 500VDCにおいて100MQ以上（25°C, 70%RH） |
| 安全規格- | UL62368-1, CSA62368-1, EN62368-1, UL60950-1,CSA60950-1 各認定 |
| 質量 (Typ.)g | 20 |
| サイズ (W x H x D)mm | 25.4 x 9.9 x 25.4 (外観図参照) |
