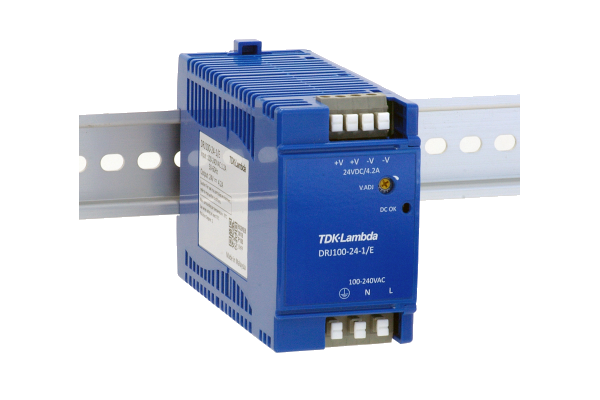

| DRJ100-24-1 |
|---|
| 入力電圧範囲及び周波数(*2)(*13)- | 85 – 264VAC (47 – 63Hz) または 120 – 370VDC |
|---|
| 効率 (Typ)(*1)100VAC% | 88 |
|---|
| 230VAC% | 90 |
|---|
| 入力電流 (Typ)(*1)A | 1.2/0.55 |
|---|
| 入力サージ電流 (Typ)(*1)(*3)- | 100VAC にて 14A、230VAC にて 33A、Ta=25°C、コールドスタート時 |
|---|
| 高調波電流規制- | IEC61000-3-2 準拠 |
|---|
| 力率 (Typ)- | 0.97/0.92 |
|---|
| 漏洩電流(*10)- | 0.75mA以下 |
|---|
| 定格出力電圧V | 24 |
|---|
| 最大出力電流A | 4.2 |
|---|
| 最大出力電力W | 100.8 |
|---|
| 最大入力変動(*4)(*5)mV | 120 |
|---|
| 最大負荷変動(*4)(*6)mV | 192 |
|---|
| 最大温度変動- | 0.02% / °C以下 |
|---|
| 最大リップルノイズ(*4)0＜Ta＜70°CmV | 240 |
|---|
| 最大リップルノイズ(*4)-20＜Ta＜0°CmV | 300 |
|---|
| 最大リップルノイズ(*4)Io＜30%mV | 300 |
|---|
| 出力電圧可変範囲V | 21.6 – 28.5 |
|---|
| 出力保持時間 (Typ)(*9)- | 20ms |
|---|
| 過電流保護(OCP)(*7)A | 4.4 – |
|---|
| 過電圧保護(OVP)(*8)V | 30.0 – 34.8 |
|---|
| リモートON/OFFコントロール- | なし |
|---|
| 並列運転- | なし |
|---|
| 直列運転- | 可能 |
|---|
| 動作周囲温度(*11)(*13)- | -20 – +70°C (-20°C:50%, -10- +55°C:100%, +70°C:50%) |
|---|
| 動作周囲湿度- | 30 – 95%RH (結露無き事) |
|---|
| 保存温度- | -40 – +85°C |
|---|
| 保存湿度- | 10 – 95%RH (結露無き事) |
|---|
| 耐振動- | “非動作時、10 – 55Hz (掃引1分間) 19.6m/s2 一定、X、Y、Z 各方向1時間” |
|---|
| 耐衝撃 (梱包時)- | 294m/s2 以下 |
|---|
| 冷却方式- | 自然空冷 |
|---|
| 耐電圧- | “入力 – FG 間 : 2kVAC (20mA)、入力 – 出力間 : 3kVAC (20mA) 出力 – FG 間 : 500VAC (50mA) 各1分間” |
|---|
| 絶縁抵抗- | 出力 – FG 間 : 500VDC にて 100MΩ 以上 (25°C、70%RH) |
|---|
| 安全規格- | “UL62368-1, CSA62368-1, EN62368-1, UL60950-1, CSA60950-1, UL508,CSA C22.2 No.107.1. 各認定 電気用品安全法 別表第八 準拠 (100VAC 時のみ)” |
|---|
| 雑音端子電圧(*12)- | EN55011/EN55032-B, FCC-ClassB, VCCI-B 各準拠 |
|---|
| 雑音電界強度(*12)- | EN55011/EN55032-B, FCC-ClassB, VCCI-B 各準拠 |
|---|
| イミュニティ(*12)- | IEC61000-6-2 IEC61000-4-2, -3, -4, -5, -6, -8, -11 各準拠IEC61000-4-2, -3, -4, -5, -6, -8, -11 各準拠 |
|---|
| 入力ディップ | SEMI-F47 準拠 (200VAC 時のみ) |
|---|
| 質量 (Typ)g | 320 |
|---|
| サイズ (W x H x D)mm | 45 x 75 x 105 ( 外観図参照 ) |
|---|
