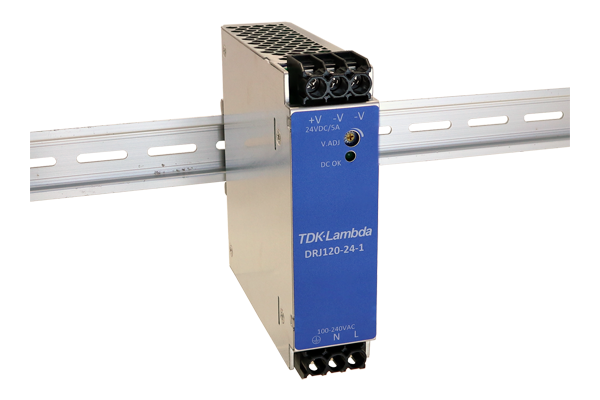

| DRJ120-24-1 |
|---|
| 入力電圧範囲及び周波数 (*2)- | “85 – 264VAC (47-63Hz) または 120 – 370VDC (300VAC 5秒間に耐えます)” |
|---|
| 効率 (Typ) (*1)% | 91 / 93 |
|---|
| 入力電流 (Typ) (*1)A | 1.2/0.7 |
|---|
| 入力サージ電流 (Typ) (*3)- | 230VAC にて 55A、Ta=25°C、 コールドスタート時 |
|---|
| 高調波電流規制- | IEC61000-3-2 準拠 |
|---|
| 力率 (Typ) (*1)- | 0.98 / 0.92 |
|---|
| 漏洩電流 (*10)- | 230VAC(60Hz)時 1mA以下 |
|---|
| 定格出力電圧V | 24 |
|---|
| 最大出力電流A | 5 |
|---|
| 最大ピーク出力電流 (*12)A | 6 |
|---|
| 最大出力電力W | 120 |
|---|
| 最大ピーク出力電力 (*12)W | 144 |
|---|
| 最大入力変動 (*5)(*6)mV | 24 |
|---|
| 最大負荷変動 (*5)(*7)mV | 240 |
|---|
| 最大温度変動- | 0.02% / °C 以下 |
|---|
| 最大リップルノイズ (*1)(*4)(*5)mV | 240 |
|---|
| 出力電圧可変範囲V | 24 – 28 |
|---|
| 出力保持時間 (Typ) (*1)ms | 20 |
|---|
| 過電流保護(OCP) (*8)- | ピーク出力電力の 101% 以上 |
|---|
| 過電圧保護(OVP) (*9)V | 30 – 35 |
|---|
| リモートON/OFFコントロール- | なし |
|---|
| モニタリング信号- | 出力表示用LED |
|---|
| 並列運転- | なし |
|---|
| 直列運転- | 可能 |
|---|
| 動作周囲温度 (*11)- | -25 ~ +70°C (-25 ~ +55°C : 100%, +70°C : 50% ) |
|---|
| 動作周囲湿度- | 5 ~ 95%RH (結露なき事) |
|---|
| 保存温度- | -40 ~ +85°C |
|---|
| 保存湿度- | 5 ~ 95%RH (結露なき事) |
|---|
| 耐振動- | “非動作時、10 – 55Hz (掃引1分間) 19.6m/s2 (2G) 一定、X、Y、Z 各方向1時間” |
|---|
| 耐衝撃 (梱包時)- | 196m/s2(20G) 以下 |
|---|
| 冷却方法- | 自然空冷 |
|---|
| 耐電圧- | “入力 – 出力間 : 3kVAC (20mA), 入力 – FG間 : 1.77kVAC (20mA) 出力 – FG間 : 500VAC (100mA) 各1分間” |
|---|
| 絶縁抵抗- | 出力 – FG 間 : 500VDC にて 100MΩ 以上 (25°C、70%RH) |
|---|
| 安全規格- | “UL62368-1, CSA62368-1, EN62368-1, UL60950-1, CSA60950-1, UL508, CSA C22.2 No.107.1, EN62477-1 (OVC III) 各認定” |
|---|
| 雑音端子電圧 (*1) (*14)- | EN55011/EN55032-B 各準拠 |
|---|
| 雑音電界強度 (*1) (*14)- | EN55011/EN55032-B 各準拠 |
|---|
| イミュニティ (*14)- | IEC61000-6-2, IEC61000-4-2, -3, -4, -5, -6, -8, -11 各準拠 |
|---|
| 質量 (Typ)g | 500 |
|---|
| 外形寸法 (W x H x D)mm | 35 x 124 x 125 (外観図参照) |
|---|
