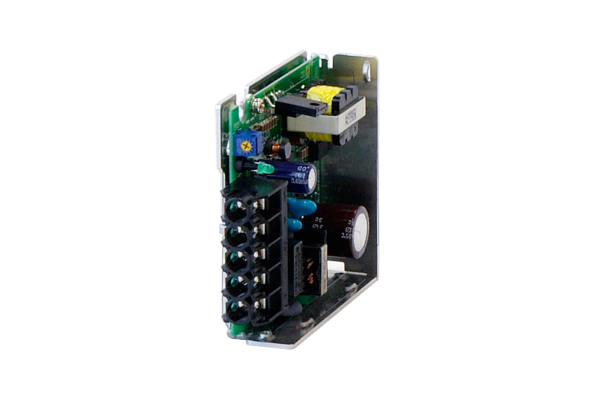

HWS15A

Buhindanaでは、HWS15Aシリーズを豊富に取り揃えております。
その他のTDKラムダの製品や、サイトに載せていない商品もございますので、お気軽にお問い合わせください。

HWS15Aシリーズのご注文はこちらから

HWS-Aシリーズは以下からご注文いただけます。

TDKラムダ　HWS15Aシリーズの特長

● 環境にやさしい

・さらなる高効率化でお客様装置の省エネルギーに貢献
・軽負荷時の効率も改善
・無負荷時電力の低減

● 使いやすい

・負荷率100%を保証する周囲温度を40℃から50℃に拡大、お客様装置内が高温でも機構設計の自由度がアップします（動作周囲温度：-10℃～ +70℃）

● 安全と安心

・長寿命化によりお客様装置のメンテナンス頻度を低減
・従来モデルを継承した両面基板採用
・活電部が覆われた｢安全端子｣の採用で安全性を確保
・端子ネジが脱落しないためネジ紛失を防止

●準標準ラインナップ

・カバー付き：HWS15A-3/A、HWS15A-5/A、HWS15A-12/A、HWS15A-15/A、HWS15A-24/A、HWS15A-48/A　をラインナップ。
・DINレール取付タイプ：HWS15A-5/ADIN、HWS15A-12/ADIN、HWS15A-15/ADN、HWS15A-24/ADIN、HWS15A-48/ADIN　もラインナップしています。

HWS15AシリーズはHWS15（HWS15-12/Aなど）シリーズの後継機種となります。

HWS15Aの仕様

入力

型名	HWS15A-3	HWS15A-5	HWS15A-12	HWS15A-15	HWS15A-24	HWS15A-48
入力電圧範囲 (*2)	V AC85 ～ 265 (47 ～ 63Hz) または DC120 ～ 370
効率 (100VAC) (typ) (*1)	70%	77%	80%	81%	82%	82%
効率 (200VAC) (typ) (*1)	71%	79%	83%	84%	85%	82%
入力電流 (100/200VAC) (typ) (*1)	0.24/0.15A	0.35/0.2A	ー	ー	ー	ー
突入電流 (100/200VAC) (typ) (1)(3)	A 14/28 (Ta = 25℃ , コールドスタート時 )
漏れ漏電流 (*9)	mA 0.5 以下 (100/230VAC 時：0.2 / 0.4 typ)

出力

型名	HWS15A-3	HWS15A-5	HWS15A-12	HWS15A-15	HWS15A-24	HWS15A-48
最大出力電流	3A	3A	1.3A	1A	0.65A	0.33A
最大出力電力	10.0W	15.0W	15.6W	15.0W	15.6W	15.8W
最大入力変動 (*5)	20mV	20mV	48mV	60mV	96mV	192mV
最大負荷変動 (*6)	40mV	40mV	96mV	120mV	150mV	240mV
最大温度変動	0.02% /℃ 以下	120mV	120mV	150mV	150mV	150mV
最大温度変動	0.02% /℃ 以下	160mV	160mV	180mV	180mV	180mV
保持時間 (typ) (*1)	ms 20
出力電圧可変範囲	2.97 3.96VDC	4.0 6.0VDC	9.6 14.4VDC	12.0 18.0VDC	19.2 28.8VDC	38.4 52.8VDC

機能

型名	HWS15A-3	HWS15A-5	HWS15A-12	HWS15A-15	HWS15A-24	HWS15A-48
過電流保護 (*7)	3.15A	ー	3.15A	ー	1.36A	ー
過電圧保護 (*8)	4.13 4.95VDC	6.25 7.25VDC	15.0 17.4VDC	18.8 21.8VDC	30.0 34.8VDC	55.2 64.8VDC
リモートセンシング	なし
リモート ON/OFF	なし
並列運転	なし
直列運転	あり
入力瞬時電圧低下保護	SEMIF47準拠（200VAC 時のみ）

環境

動作温度 (*10)	℃ 10～ +70 (10～ +50℃ :100%, +60℃ :80%, +70℃ :60%)
保存温度	℃ 30～ +85
動作湿度	％ RH 30 ～ 90（非結露）
保存湿度	％ RH 10 ～ 95（非結露）
耐振動	非動作時 1055Hz（1分間掃引）19.6m/s2 一定 , X,Y,Z 各方向 1 時間
耐衝撃	196.1m/s2以下
冷却方式	自然空冷

絶縁

耐電圧	入力 FG : 2kVAC (20mA), 入力出力 : 3kVAC (20mA)
絶縁抵抗	100M Ω以上（出力－ FG：500VDC、25℃、70%RH）

適応規格

安全規格	UL623681,CSA623681,EN623681,UL609501,CSA609501各認定
電気用品安全法	別表第八準拠（100VAC時のみ）
カバー付タイプのみ	UL508, CSA C22.2 No.107.101.各認定
高調波入力電流規制	雑音端子電圧、雑音電界強度 (*11) EN55011/EN55032B,FCCB,VCCIB　各準拠
イミュニティ	IEC61000-6-2 IEC61000-4-2, -3, -4, -5, -6, -8, -11 各準拠

構造

質量 (typ)	g 160
サイズ (W x H x D)	mm 26.5 x 82 x 80（外観図参照）
