Buhindanaでは、KWS5Aシリーズを豊富に取り揃えております。
その他のTDKラムダの製品や、サイトに載せていない商品もございますので、お気軽にお問い合わせください。

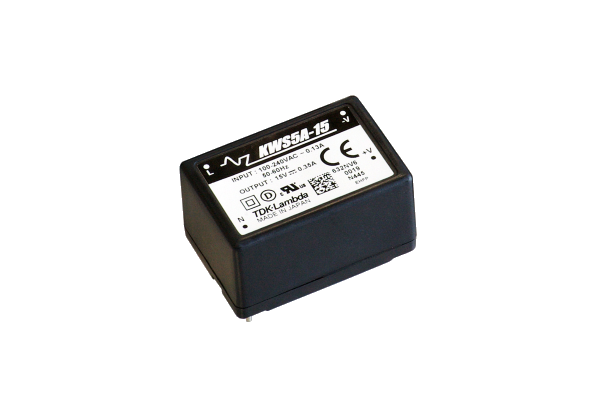

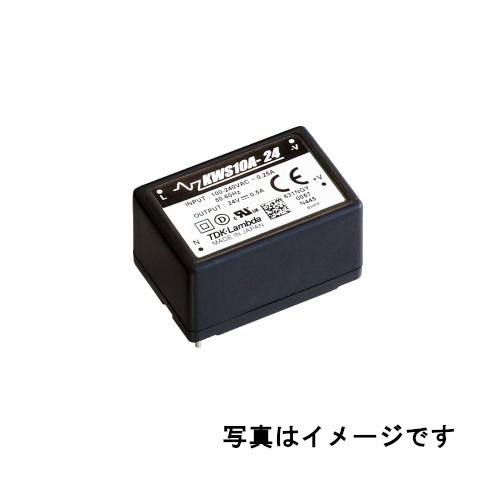

TDKラムダのKWS-Aシリーズ
その他のKWS-Aシリーズは以下からご注文いただけます。
| 型名 | KWS5A-5 | KWS5A-12 | KWS5A-15 | KWS5A-24 |
|---|---|---|---|---|
| 入力電圧範囲(*2)V | AC85 ～ 265 (47 ～ 440Hz) または DC120 ～ 370 | |||
| 効率(100/115VAC) (typ)(*1)% | 76 / 76 | 78 / 78 | 78 / 79 | 80 / 80 |
| 効率(200/230VAC) (typ)(*1)% | 74 / 74 | 75 / 75 | 75 / 75 | 77 / 77 |
| 入力電流 (typ)(*1)A | 0.13 / 0.07 | |||
| 突入電流 (100/200VAC) (typ) (*1)(*3)A | 15/30 (Ta = 25℃、コールドスタート時) | |||
| 漏洩電流(*10)mA | 0.25以下 | |||
| 型名 | KWS5A-5 | KWS5A-12 | KWS5A-15 | KWS5A-24 |
|---|---|---|---|---|
| 定格出力電圧VDC | 5 | 12 | 15 | 24 |
| 最大出力電流A | 1 | 0.45 | 0.35 | 0.22 |
| 最大出力電力W | 5 | 5.4 | 5.25 | 5.28 |
| 最大入力変動(*5)(*12)mV | 20 | 48 | 60 | 96 |
| 最大負荷変動(*6)(*12)mV | 40 | 96 | 120 | 150 |
| 最大温度変動 | 0.02% / ℃ 以下 | |||
| リップルノイズ(*4)(*5)(*6)mV | 200 | 240 | 240 | 240 |
| 保持時間 (typ)(*9)ms | 15 / 45 | |||
| 出力電圧可変範囲 | 固定 | |||
| 出力電圧設定精度% | ±5 | |||
| 型名 | KWS5A-5 | KWS5A-12 | KWS5A-15 | KWS5A-24 |
|---|---|---|---|---|
| 過電流保護(*7)A | 1.05 – | 0.47 – | 0.36 – | 0.23 – |
| 過電圧保護(*8)VDC | 5.75 – 7.0 | 13.8 – 18.3 | 17.25 – 22.4 | 27.6 – 34.0 |
| 並列運転 | ̶ | |||
| 直列運転 | 可能 | |||
| 動作温度℃ | “‒10 ～ +85 (‒10 ～ +55℃ : 100%, +70℃ : 55%, +85℃ : 10%)、 起動保証: ‒40 ～ ‒10” |
|---|---|
| 保存温度℃ | ‒40 ～ +85 |
| 動作湿度％ RH | 30 ～ 90 (非結露) |
| 保存湿度％ RH | 20 ～ 95 (非結露) |
| 耐振動 | 10 ～ 55Hz、振幅一定 1.65mm p-p (最大10G)、1分間掃引 X, Y, Z 各方向1時間 |
| 耐衝撃 | 50G以下 衝撃時間 11 ± 5ms ± (X, Y, Z) 各方向3回 |
| 冷却方式 | 自然空冷 |
| 耐電圧 | 入力 – 出力 : 3kVAC (20mA) 1分間 |
|---|---|
| 絶縁抵抗 | 100MΩ以上 (入力 – 出力 : 500VDC、25℃、70%RH) |
| 安全規格 | “UL62368-1, CSA62368-1, EN62368-1, UL60950-1, CSA60950-1, EN60950-1 各認定（60950-1の有効期限：2020年12月20日）電気用品安全法 別表第十二（J60950-1）準拠” |
|---|---|
| 雑音端子電圧、雑音電界強度 (*13) | “EN55011/EN55032-B, FCC-B, VCCI-B (外付け部品必要) 各準拠 EN55011/EN55032-A, FCC-A, VCCI-A (外付け部品不要) 各準拠” |
| イミュニティ(*13) | IEC61000-6-2IEC61000-4-2, -3, -4, -5, -6, -8, -11 各準拠 |
| 質量 (typ)g | 35 |
|---|---|
| サイズ (W x H x D)mm | 25.4 x 21.5 x 38.1（外観図参照） |
