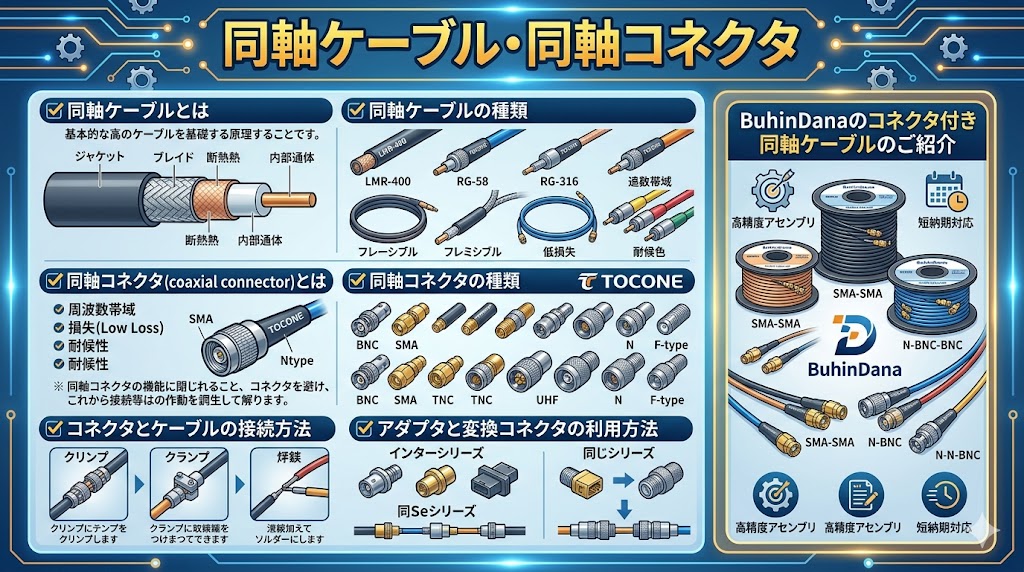

同軸ケーブル・同軸コネクタ
同軸ケーブルとは
同軸ケーブルとは、中心導体（コア）とその周りに取り巻く絶縁体、外部の導体シールド、そして最外層の保護被覆から構成されるケーブルのことを指します。この構造により、電気信号やデータを高い精度で伝送する性能が実現されます。主な用途としては、テレビアンテナの信号伝送、インターネット接続、通信機器間の接続などへの使用目的が挙げられます。ケーブル内部の構造が同軸状になっているため「同軸ケーブル」と呼ばれ、外部ノイズの影響を受けにくいのが特徴です。そのため、信号の安定性と高精度なデータ伝送を求める用途に広く用いられています。
同軸ケーブルの基本構造と用途
同軸ケーブルは中心導体、絶縁体、シールド、そして被覆から成り立っています。中心導体は電気信号を運ぶ役割を果たし、その周りを囲む絶縁体が信号を逃がさないように保護します。その外側には導電性のシールドがあり、外部の電磁波から信号を守る機能を持っています。最後に、被覆が全体の保護層として役立ちます。この構造により、同軸ケーブルは電磁波などのノイズに強く、安定した信号伝送を可能にしています。用途としては、テレビアンテナからの信号伝送、インターネット接続、ラジオ通信、監視カメラシステムなど、幅広い場面で使用されています。
同軸ケーブルの名称の由来と歴史
同軸ケーブルという名称は、ケーブルの構造が「同じ軸上」に並んでいることに由来しています。中心導体と外側のシールドが同軸状に配置されているため、このように名付けられました。同軸ケーブルの歴史は古く、20世紀初頭に最初の設計が登場しました。その後、通信技術の発展と共に進化を遂げ、多くの用途で標準的な伝送手段とされてきました。
なぜこうした名称が付けられたのかというと、構造そのものがそのまま名称となったためです。このシンプルかつ効果的な構造は、時代が進むにつれてさらに改良され、現在に至るまで広く使用されています。
電気信号の流れる仕組み
同軸ケーブル内での電気信号の伝送は、中心導体を通して行われます。信号は絶縁体によって外部に漏れ出すことなく、効率的に伝わります。さらに、シールドによって外部からの電磁波やノイズから保護されているため、信号の歪みや雑音が抑えられ、安定した伝送が可能となります。シールドは通常、編組の金属線や金属箔で作られ、信号を外部の干渉から守る重要な役割を果たします。
この構造により、同軸ケーブルは映像や音声、データなどの電気信号を高い精度で長距離にわたり伝送することができます。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
さまざまな同軸ケーブルの種類
同軸ケーブルには複数の種類があり、それぞれ異なる特徴を持ちます。例えば、インピーダンスやシールドの材質、外径の異なるケーブルが存在する。75Ωや50Ωの同軸ケーブルが一般的で、それぞれに適した用途が決まっています。
75Ωケーブルは主にテレビ放送やビデオ信号の伝送に使用され、一方で50Ωケーブルは無線通信やネットワークの分野で活躍します。さらに、シールドの構造によっても特性が異なり、編組シールドやフォイルシールドなどが用いられます。各ケーブルの特徴を理解した上で、適切なものを選ぶことが重要です。
インピーダンスごとの名称と使用例
同軸ケーブルの名称は、そのインピーダンス値によっても分類されます。たとえば、50Ωと75Ωが一般的で、50Ωケーブルは主に無線通信や計測機器の接続に使用され、75Ωケーブルは映像や音声の伝送に向いています。50Ωケーブルはアンテナやトランシーバー、無線LANのアクセスポイントなどでよく使われ、データの安定した高速伝送が求められる場面で不可欠な存在となっています。名称による分類により、用途に適した同軸ケーブルを選定することが可能となります。
JIS規格の場合、製品名に「D」が付くと50Ω（3D-2V、5D-2Vなど）、「C」が付くと75Ω（3C-2V、5C-2Vなど）の同軸ケーブルとなります。この2種類が一般的になっていますが、同軸ケーブルの絶縁体には当初は空気が用いられており、その際に最適な（損失が少ない）導体径比（外部導体内径/内部導体外径）にすると約75Ωとなり、その後ケーブル絶縁体にポリエチレンが主に用いられるようになり、その場合の導体径比を最適にすると約50Ωとなったという背景があります。
75Ωケーブルの特性と用途
75Ωの同軸ケーブルは、主に映像や音声の伝送に使用される。その特性は、優れた高周波伝送性能と低損失であるため、長距離でも劣化しにくい。本ケーブルはテレビのアンテナケーブルやビデオ機器の接続、ケーブルテレビのインフラストラクチャなどで広く利用される。映像信号やデジタル音声信号にも適しており、家庭内のホームシアターシステムでも活用されている。75Ωケーブルの用途は映像や音声の高品質な伝送が求められる分野全般に広がっている。
50Ωケーブルの特性と用途
50Ωの同軸ケーブルは、高周波信号の伝送に優れた性能を発揮するケーブルです。無線通信、データ通信、電子機器のテスト、軍事・航空宇宙、医療機器など、さまざまな分野で広く使用されています。その特徴として、広い帯域幅、低損失、優れたシールド性能があり、これにより信号の品質を保ちながら、正確な伝送を実現します。50Ωのインピーダンスは、特に高周波アプリケーションでの標準とされ、多くの機器やシステムで採用されています。
編組シールド
編組シールドとはケーブルの内部の信号を外部の電磁干渉（EMI）から保護するために使われるシールドの一種で、細い金属線を編み込んで作られた層のことを指します。編組シールドは、同軸ケーブルの構造の一部として、中心導体を取り囲む絶縁体の外側に配置され、さらにその外側にはケーブル全体を保護する外皮が施されています。
同軸ケーブルの編組シールドには、一重編組、二重編組、三重編組、編組＋フォイルシールドなどの種類があります。それぞれの種類は、ノイズ遮蔽性能、機械的強度、用途に応じて選ばれます。編組シールドの構造が強固であるほど、遮蔽性能や耐久性が高くなるため、厳しい環境での使用に適しています。
同軸ケーブルの規格
・代表的なものとしてJIS規格品・MIL規格品その他あります。
※規格についてさらに詳しく知りたい方はこちら👉 (外部サイトへリンクします）
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸ケーブルの選び方ガイド
同軸ケーブルを選ぶ際には、用途や環境に応じた適切な選び方が重要です。まず、用途に応じたインピーダンスの選定が必要で、一般的に映像や音声伝送には75Ω、無線通信には50Ωが用いられます。次に、シールドの種類やケーブルの太さ、柔軟性なども考慮する必要があります。シールドが強力であるほど外部ノイズから保護され、信号の品質が向上します。さらに、ケーブルの被覆材質や耐熱性、耐環境性などの特性も確認すると良いでしょう。以上のポイン
同軸ケーブルの選定については、一般的に以下の順序で選び進めていきます。
送信機器・受信機器・アンテナなどに合わせて、先にコネクタのカテゴリー（型）が決まり、そこからケーブル選定に入るケースも多いです。
| ① インピーダンス | 50Ω：無線機等の電力伝送、75Ω：映像・音声信号伝送用 送信機器・受信機器・アンテナなどに合わせ、インピーダンス選定します。 |
| ② 周波数帯域 | ケーブルによって、使用可能な周波数が異なります。コネクタも同様です。 18GHz以上の高周波になると、専用ケーブルが使われます。 |
| ③ ケーブルの太さ | 配線する場所によっては、ケーブルが太すぎると入らない場合があります。 外部配線ではあまり気にしない場合も多いですが、機器内部の配線では細いケーブルが必要です。 |
| ④ ケーブル全長 | 一般的に、ケーブル全長が長くなるほど、ロスが増えます。外部配線の場合は特に、太くてロスが少ないケーブルが選定されます。 |
| ⑤ ケーブルの硬さ | 一般的に、ケーブルが太くなるほど、硬くて取り回しが悪くなります。使用環境によっては、曲げ半径を気にして、細くて取り回しの良いケーブルを探す必要があります。 |
| ⑥ その他 | 防水性・高温・多湿など、使用環境に応じて選定が必要です。 |
出典：トーコネホームページ 「同軸ケーブル（coaxial cable）とは」
インピーダンスの選定
50Ω：無線機等の電力伝送、75Ω：映像・音声信号伝送用送信機器・受信機器・アンテナなどに合わせ、インピーダンス選定します。
周波数帯域
ケーブルによっ使用可能な周波数が異なります。コネクタも同様です。18GHz以上の高周波になると、専用ケーブルが使われます。
ケーブルの太さを選定
同軸ケーブルの太さは、3Cや8Cなどの規格で表されます。3Cケーブルは細くて柔軟性が高いため、狭いスペースや曲げが多い場所に適しています。一方、8Cケーブルは太くて信号の損失が少ないため、長距離の伝送や高帯域幅の要求がある場面に向いています。選び方のポイントとしては、使用環境や信号の種類に応じて適切な太さを選定することが挙げられます。さらに、設置場所の条件や曲げ半径なども考慮し、全体的なパフォーマンスを最適化することが重要です。
ケーブル全長
同軸ケーブルの長さは、信号の減衰や伝送距離に影響を与えるため、注意が必要です。長距離伝送を行う場合、信号の減衰を防ぐために適切な増幅器の使用が求められます。短距離であれば、基本的に信号の損失は少なくなりますが、それでもケーブルの質や使用環境によって影響を受けることがあります。適切な長さを選定し、必要に応じて信号を強化する装置を組み合わせることで、安定した通信品質を確保します。
一般的に使用される同軸ケーブルには、さまざまな長さの種類があります。例えば、1mから5mの短距離ケーブルは、家庭内のAV機器の接続や、コンピュータ周辺機器の接続に適しています。一方、10mから30mの中距離ケーブルは、オフィス内のネットワーク配線や監視カメラシステムで使われることが多いです。さらに、50m以上の長距離ケーブルは、大型の商業施設やデータセンター間の接続、衛星通信などで使用されます。長距離の場合、信号の減衰を防ぐために、適切な増幅器やリピーターを併用することが重要です。
ケーブルの硬さ
一般的に、ケーブルが太くなるほど、硬くて取り回しが悪くなります。使用環境によっては、曲げ半径を気にして、細くて取り回しの良いケーブルを探す必要があります。
曲げ半径の重要性と考え方
同軸ケーブルを取り扱う際には、曲げ半径の重要性を理解することが不可欠です。曲げ半径が小さすぎると、内部の導体が破損する可能性があり、結果として信号の伝送品質が低下します。一般的には、ケーブルの外径の10倍以上の曲げ半径を保つことが推奨されています。具体的な数値を設置環境やメーカーの推奨仕様と照らし合わせて確認することで、最良のパフォーマンスを維持することができます。また、曲げる場所が多い場合は柔軟性に優れたケーブルを選ぶと安心です。
その他
同軸ケーブルは、アナログ信号の伝送においても非常に重要な役割を果たしています。特に、古くから使用されているアナログ映像や音声機器を新しいデジタルシステムに接続する際に、適切なアダプタを使用することが不可欠です。アナログ信号の特性を維持しつつ、同軸ケーブルを介して伝送することで、映像や音声の劣化を最小限に抑えながら、安定した接続が可能になります。アダプタを用いることで、異なるインターフェース間の接続がスムーズに行え、同軸ケーブルを使用した柔軟な配線が実現します。
その他にも防水性・高温・多湿など、使用環境に応じて選定が必要です。また、送信機器・受信機器・アンテナなどに合わせて、先にコネクタ（端子）のカテゴリー（型）が決まり、そこからケーブル選定に入るケースも多いです。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
コネクタとケーブルの接続方法
同軸ケーブルと同軸コネクタの適切な接続方法は、信号品質を保つために非常に重要です。
接続方法には大きく分けて圧着と半田付けの2つがあり、それぞれの方法には専用の工具と手順が必要です。
圧着方式は工具を用いてコネクタをケーブルに固定する方法で、作業が迅速で安定した接続が可能です。
一方、半田付け方式は、導電性を確保しつつ強固な接続を実現するために、融けた金属（半田）を用いて接合します。
それぞれの方法にはメリットとデメリットがあるため、目的と環境に応じて最適な方法を選ぶことが重要です。
圧着方法とその手順
圧着方法は、専用の圧着工具を使用して同軸ケーブルとコネクタを接続する方法です。具体的な手順は以下の通りです。
まず、ケーブルの外皮を適切な長さに剥がし、シールド層と芯線を露出させます。次に、コネクタの部品を順番にセットし、シールド層をコネクタの外筒部分に挿入します。その後、専用の圧着工具を使用してコネクタをしっかりと固定します。
圧着により固定されたコネクタは、安定した信号伝送が可能です。
また、圧着方法は再現性が高く、多量の接続作業にも対応しやすいのが特徴です。
半田付けの技術と重要ポイント
半田付けによる接続は、導電性を確保しつつ強固な接合を実現するための技術です。手順は以下の通りです。
まず、ケーブルの外皮を剥き、シールド層と芯線を露出させます。次に、半田付け部分にフラックスを塗布し、半田ごてを用いて半田を溶かしながら接続部分に位置合わせを行います。
適切な熱量とタイミングで半田を流し込むことが重要です。
半田付けの際には、過度な温度を避け、均一な半田の流れを保つことがポイントです。
半田付けは、特に高周波や高精度が求められる接続に適しており、しっかりとした技術が求められます。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
アダプタと変換コネクタの利用方法
同軸ケーブルシステムにおいて、アダプタと変換コネクタは非常に重要な役割を果たします。アダプタや変換コネクタを利用することで、異なるコネクタ規格やインピーダンスの機器間の接続を実現できます。
これにより、柔軟かつ効率的にシステムを拡張したり、異なる機器を統合したりすることが可能です。以下では、具体的なアダプタの種類とその役割、および変換コネクタの具体的な使用方法について詳しく説明します。
アダプタの種類と役割
アダプタは、異なる種類や形式のコネクタを接続するための部品です。
アダプタの種類には、同一規格内で異なる性別（オス・メス）の接続を変更するための「性転換アダプタ」や、異なる規格に対応する「異種接続アダプタ」などがあります。
例えば、BNCからSMAへの変換アダプタや、NコネクタからTNCへの変換アダプタなどが具体例として挙げられます。
アダプタの役割は、機器やケーブルの接続を容易にするだけでなく、システムの柔軟性を高め、異なる機器間の信号伝送をスムーズにすることです。
変換コネクタの具体的な使い方
変換コネクタは、異なる規格のコネクタ同士を結びつけるための部品で、特定の用途に応じて使い方が異なります。
使用例を挙げると、SMAコネクタをNコネクタに変換する場合があります。
この変換を行うことで、異なる機器同士の接続がスムーズになります。
具体的な使い方としては、まず接続する機器のコネクタ規格を確認し、それに合った変換コネクタを選定します。
選定した変換コネクタを用いて、それぞれの機器にしっかりと接続します。
変換の際には、信号の損失やインピーダンスの整合も考慮することが重要です。
変換コネクタを利用することで、異なるシステム間の統合が容易になり、効率的な運用が可能となります。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
防水コネクタの必要性と選び方
防水コネクタは、外部環境からの水分や湿気による影響を受けやすい場所での接続に不可欠です。
防水コネクタを使用することで、雨や湿気が原因で発生する信号の劣化や短絡を防ぐことができます。
特に、屋外で使用される同軸ケーブルやアンテナシステムでは、防水コネクタの使用が推奨されます。
また、マリンエレクトロニクスや産業用機器など、水に接触する可能性が高い環境でも防水コネクタが必要となります。
適切な防水コネクタの選定は、システムの信頼性と持続性を保つために重要です。
防水性能の確認ポイント
防水性能を確認する際のポイントはいくつかあります。
まず、製品の防水等級（IP等級）を確認することが重要です。
IP等級は、防水性能と防塵性能を示す指標で、例えば「IP67」は完全な防塵性能と水の浸入に対する十分な保護を意味します。
次に、コネクタのシーリング材の質と設計を確認します。
高品質なシーリング材を用いることで、長期間使用しても防水性能が保持されます。
さらに、接続部分に使用されるOリングやガスケットの状態も確認し、摩耗や劣化がないかをチェックします。
これらのポイントを踏まえて、防水性能の高いコネクタを選びましょう。
使用環境に応じた選定基準
防水コネクタの選定基準は、使用環境に依存します。
例えば、屋外での使用や水中での使用が想定される場合、防水性能だけでなく、耐候性や耐腐食性の観点からも適切な材質を選ぶ必要があります。
ステンレス製や高耐久プラスチック製のコネクタは、長期間にわたって防水性能を維持します。
また、挿抜の頻度や使用温度範囲も考慮することが重要です。
頻繁に脱着が行われる環境では、信頼性の高いロック機構を持つコネクタを選ぶべきです。
さらに、極端な温度下でも安定した性能を発揮するコネクタを選定することで、システムの信頼性を確保できます。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸コネクタとは
同軸コネクタは、同軸ケーブルを接続するための部品であり、その基本的な構造は信号を効率良く伝送するために設計されています。
同軸ケーブルの中心には信号を通じる芯線があり、その周りを絶縁体、そのまた外側をシールド層が包み込むようになっています。
構造の一例として、与えられる信号をシールドし、外部の電磁波の影響を最小限にする役割を果たしています。
構造の異なる様々な同軸コネクタがあり、それぞれが特定の目的と使用状況に対応しています。これにより、同軸ケーブルを使用するシステムにおいて、安定した接続が可能となり、信号の品質を高めることができます。
基本的な機能と特性
同軸コネクタの基本的な機能には、信号の損失を最小限に抑えることが含まれます。これにより、高品質なデータ伝送が実現されます。コネクタの規格も重要であり、適切な規格に基づいたものを選ぶことで、安定した接続が可能です。
例えば、50Ωのコネクタは無線通信やネットワークに適しており、75Ωのコネクタは主にテレビや電子機器に使用されます。
また、同軸コネクタは耐久性が高く、繰り返しの接続と取り外しにも対応できる設計となっています。これにより、信号損失を抑えつつ、長期間にわたって安定した性能を提供します。
使用される場所と用途例
同軸コネクタは、主にテレビやアンテナの接続に使用されます。
例えば、家庭内でのケーブルテレビの配線や、屋外でのアンテナ設置時に同軸ケーブルを利用することで、クリアな映像と音声を受信することが可能です。
さらに、同軸コネクタは、無線通信システムやデータ通信ネットワークにおいても広く利用されています。
これにより、高速かつ安定したデータ伝送が実現され、オフィスやデータセンターにおいても重要な役割を果たしています。
同軸コネクタの使用場所は多岐にわたり、その用途も多種多様です。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸コネクタ（coaxial connector）の基礎知識
同軸コネクタは、同軸ケーブルと機器を接続するために用いられる重要な部品です。コネクタは信号の損失を最小限に抑え、安定した接続を提供する役割を果たします。同軸コネクタは多数の種類が存在し、それぞれ特定の用途や特性に応じて選定することが求められます。
選ぶ際には、インピーダンス、周波数帯、接続の確実性、耐久性などの要素を考慮することが必要です。また、コネクタの形状や構造も多種多様で、SMA、BNC、N型などがあります。各種コネクタの特性を理解し、具体的な用途に適したものを選択することが肝要です。
一般的なコネクタの種類と特性
同軸ケーブルに用いられる一般的なコネクタには、SMA、BNC、N型、F型などが含まれます。SMAコネクタは高周波特性が優れており、主に無線通信や測定機器に使われます。一方、BNCコネクタは取り外しが簡単で、映像機器やテスト機器に頻繁に使用されます。N型コネクタは耐久性と防水性があるため、屋外や高出力のアプリケーションに適しています。F型コネクタはテレビアンテナやケーブルテレビの接続に多く用いられます。
また、他にも主に同軸ケーブルと機器を接続し、高周波（RF: Radio Frequency）信号を伝送するRFコネクタなどもあります。各コネクタの違いと特性を理解することで、適切な選定が可能となり、信頼性の高い接続が実現できます。
4K、8K衛星放送対応同軸コネクタ及びケーブル
4Kおよび8K衛星放送対応の同軸コネクタおよびケーブルは、高精細映像を伝送するために設計されています。
これらのシステムでは、高周波数帯域（3224MHz）での信号伝送が必要となり、従来の標準的なコネクタやケーブルでは対応が難しい場合があります。専用の高性能コネクタと低損失ケーブルを使用することで、データ損失を最小限に抑え、高品質な映像を提供できます。アンテナ（CATV）で受信したテレビ信号をテレビやレコーダーに正確に伝送するためには、高性能な同軸ケーブルとコネクタの選定が非常に重要です。
高性能な同軸コネクタは、接続部での信号損失を最小限に抑える設計がなされており、さらには耐久性とシールド性も兼ね備えています。これによって、外部ノイズの影響を受けにくくなり、安定した信号伝送が可能となります。また、取り付けが簡単で、確実に固定できるため、長期間にわたって信頼性の高いパフォーマンスを提供します。
また、低損失ケーブルは、高周波信号が減衰しにくい特性を持ち、これにより高質な映像信号を長距離でも劣化なく伝送できます。材質には、高純度銅線および高性能な絶縁材を使用しているため、引き裂きや曲げによる劣化にも強く、耐久性が高いです。
これによって、高精細な映像体験が実現されるだけでなく、システム全体の安定性と信頼性も向上します。高品質の同軸コネクタおよびケーブルを使用することで、4Kおよび8K衛星放送の豊かな映像を存分に楽しむことができます。
S-5C-FBなどは 一般家庭で広く使用されている高品質な同軸ケーブルで5C-FBタイプは、特に高周波に強く、4K・8K放送の受信に適しています。また、S-4C-FB:はS-5C-FBよりも細く、取り回しが容易なケーブルで短距離での使用に適しています。S-7C-FB:はS-5C-FBよりも太く、さらに低損失で長距離伝送に適したものとなります。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸コネクタの種類
同軸コネクタの種類は非常に多岐にわたり、それぞれ特定の用途や性能に応じて設計されています。
同軸コネクタの種類には、主にSMA、SMB、Nコネクタなどがあり、それぞれが独自の特徴と用途を持っています。
また、その他にもBNC、TNC、MCX、MMCXなど様々な種類が存在します。
各種コネクタは、それぞれ異なる寸法、接続方式、適用周波数帯やインピーダンス特性を持っているため、使用する機器やシステムに応じて最適なコネクタを選定することが重要です。
以下では、代表的な同軸コネクタの種類とその特徴について説明します。
同軸コネクタの種類と特徴
・ F型コネクタ
用途: テレビやケーブルテレビ、衛星テレビの接続
特徴: ネジ式で簡単に取り付けられる。75Ωの特性インピーダンス。
・ BNCコネクタ（Bayonet Neill-Concelman）
用途: 放送機器、テスト機器、アナログおよびデジタル信号伝送
特徴: バヨネットロック機構により簡単に接続・取り外しが可、50Ωおよび75Ωのバージョンがある。
・ SMAコネクタ（SubMiniature version A）
用途: 高周波アプリケーション、無線通信機器、計測機器
特徴: 小型で高周波特性が優れており、18GHzまで対応。ネジ式接続。
・ SMBコネクタ（SubMiniature version B）
用途: 無線通信機器、車載電子機器、テスト機器
特徴: スナップオン接続により素早い接続・取り外しが可能。SMAコネクタよりも小型。
・ N型コネクタ
用途: 無線通信、アンテナ、マイクロ波通信システム
特徴: 高耐久性と高周波特性を持ち、11GHz以上まで対応。ネジ式接続。
・ TNCコネクタ（Threaded Neill-Concelman）
用途: 無線通信機器、テスト機器、軍用機器
特徴: BNCコネクタのネジ式バージョンで、振動環境下でも安定した接続が可能。高周波特性が優れている。
・ MCXコネクタ（Micro Coaxial）
用途: 無線通信機器、GPSアンテナ、計測機器
特徴: 小型で軽量、スナップオン接続により簡単に接続・取り外しが可能。6GHzまで対応。
・ MMCXコネクタ（Micro-Miniature Coaxial）
用途: モバイル機器、無線通信、GPS機器
特徴: MCXコネクタよりもさらに小型。スナップオン接続。6GHzまで対応。
・ RCAコネクタ（Radio Corporation of America）
用途: オーディオ・ビデオ機器
特徴: 映像・音声信号の伝送に使用される。低周波数帯域で使用されることが多い。
・ UHFコネクタ（Ultra High Frequency）
用途: 無線通信機器、アマチュア無線
特徴: 低周波数帯域（300MHz以下）で使用される。ネジ式接続。
・ QMAコネクタ
用途: 無線通信機器、基地局、アンテナ
特徴: SMAコネクタのクイックロックバージョン。素早い接続・取り外しが可能。6GHzまで対応。
・ DIN 1.0/2.3コネクタ
用途: 放送機器、ネットワーク機器
特徴: 小型で高密度の接続が可能。高周波特性が優れている。
・ 7/16 DINコネクタ
用途: 高出力無線通信機器、基地局
特徴: 高耐久性と高電力容量。低インターンモジュレーション性能。
・ FMEコネクタ
用途: モバイル通信、車載アンテナ
特徴: 小型で、狭いスペースでの使用に適しています。良好な高周波特性を持っています。
・ SMCコネクタ（SubMiniature version C）
用途: 通信機器、テスト機器
特徴: ネジ式接続で、高周波特性が優れている。非常に小型。
・ 4.3-10コネクタ
用途: 無線基地局、通信インフラ
特徴: 小型で軽量、高性能なコネクタ。5Gネットワークにも対応。
50Ω と 75Ωの違い
同軸コネクタには主に50Ωと75Ωのインピーダンスを持つ種類があります。
50Ωのコネクタは、高周波通信や無線機器、ネットワーク分野で一般的に使用される規格で、3.5mmケーブルが一般的です。
50Ωのコネクタは、低損失で高周波の信号伝送に適しており、特に高速データ通信が求められる環境での使用に最適です。
一方、75Ωのコネクタは、テレビやケーブルテレビ、ビデオ信号の伝送において広く利用されています。
75Ωのコネクタは、低周波数帯での信号の伝送効率が高く、テレビの同軸ケーブルなど一般家庭でも多く見られます。
同軸コネクタの種類とその特性を理解することで、適切な選定が重要です。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸コネクタの形状と設置環境…
同軸コネクタの形状は、設置環境によって異なるため、正しい選定が求められます。
形状が異なると、取り付けの方法や接続の安定性にも影響を与えるため、用途に応じて最適な形状を選ぶことが重要です。
例えば、狭いスペースに設置する場合や、耐久性が求められる場所では、それに適した形状のコネクタを選定することで、配線作業を円滑に進めることができます。
以下に、代表的な同軸コネクタの形状とそれぞれの取り付け方法、設置環境に応じた選定基準について詳しく説明します。
形状による取り付けの違い
同軸コネクタは、形状によって取り付けの方法に違いがあります。
例えば、ストレート型のコネクタは、通常の配線経路に沿った取り付けが可能であり、ケーブルの途中での接続を容易にします。
一方、L型（直角型）のコネクタは、狭いスペースや角度が必要な場所での施工に便利であり、配線経路を効率的に設計することができます。
また、T型やY型のコネクタも存在し、複数のケーブルを一括して接続する場合に用いられます。
これらの形状の違いを理解し、適切な取り付け方法を選ぶことが接続の信頼性を高めるポイントです。
設置環境に合わせた最適な選択
同軸コネクタを選定する際には、設置環境を考慮することが重要です。
例えば、屋外での使用が想定される場合、防水性能や耐候性が求められるため、IP等級が高いコネクタが適しています。
また、振動や衝撃が多い環境では、接続の信頼性を維持するためにねじ込み式のコネクタを選ぶと良いでしょう。
さらに、医療機器や精密機器など、クリーンな環境が求められる場合には、腐食性ガスに対する耐性を持つ材質やコネクタを選ぶことが推奨されます。
設置環境に応じた最適なコネクタを選定することで、システムの信頼性と耐久性を向上させることができます。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
無線機器との接続例
無線機器と同軸コネクタを正しく接続することで、安定した通信環境を実現できます。無線機やルータなど、無線機器との接続には、適切な同軸コネクタを使用することが重要です。
同軸コネクタの選定ミスや接続不良は、信号の損失やノイズの原因となり、通信品質を著しく低下させることがあります。無線機器との接続においては、接続方法を理解し、適切な技術を用いることで、安定した信号伝送を確保することが大切です。
以下に、無線機やルータとの具体的な接続方法と、アンテナ接続時の注意点について説明します。
無線機やルータとの接続方法
無線機やルータを接続する際には、まず使用する同軸コネクタの種類と規格を確認します。
無線機の場合、一般的にはSMAコネクタが使用されることが多いですが、NコネクタやBNCコネクタも利用されることがあります。ルータとの接続には、RP-SMAコネクタが一般的です。
接続手順としては、まず無線機やルータのアンテナポートに適切なコネクタを取り付けます。次に、同軸ケーブルの端に装着されたコネクタを機器にしっかりと接続し、ねじ込みタイプであれば確実に締め付けます。
接続後、信号強度を確認し、必要に応じて微調整を行います。
アンテナ接続の注意点
アンテナ接続時には、いくつかの注意点があります。
まず、アンテナの位置と方向が重要です。最適な位置に設置することで、信号の強度と品質が向上します。
また、接続部分に緩みや損傷がないかを確認し、適切に固定されていることを確認します。接続部分に腐食や汚れがある場合、接触不良を引き起こす可能性があるため、清掃することが推奨されます。
さらに、アンテナケーブルの長さにも注意が必要です。長すぎるケーブルは信号の損失を招くため、最低限の長さで接続することが望ましいです。
これらの注意点を守ることで、安定したアンテナ接続を実現できます。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸ケーブルの特注対応
BuhinDanaでは特定の用途や仕様に合わせた特注品のご相談も承ります。
例えば、配線の長さや異なるインピーダンスの組み合わせ、両端が異なる複合コネクターを備えた同軸ケーブルの作成も可能です。
また特殊なシールド構造、高耐久性を求める場合などは、ご要望をお聞かせください。
取り扱いメーカーと連携しながら最適なソリューションを提案させていただきます。
同軸ケーブルメーカーについて
同軸ケーブルメーカーは、信頼性の高い製品を提供するために、多岐にわたる技術とノウハウを持っています。品質管理の厳しい環境下で製造される同軸ケーブルは、信号の減衰やノイズの問題を最小限に抑えることが求められます。各メーカーは、特定の用途や産業向けに特殊なケーブルを開発し、顧客のニーズに応じた製品ラインアップを提供します。
例えば、医療機器や航空機、さらには高周波通信分野で使用されるケーブルなど、用途に応じた具体的な設計と製造が行われます。それにより、顧客は最適なソリューションを選ぶことができます。
以下は、主要な同軸ケーブルメーカーの一覧です：
- テイシン電機（BuhinDana取り扱いメーカー様）
- トーコネ（BuhinDana取り扱いメーカー様）
- 日本テレガートナー（BuhinDana取り扱いメーカー様）
- ベルデン (Belden)
- タイコエレクトロニクス (TE Connectivity)
- アンフェノール (Amphenol)
- ヒロセ電機 (Hirose Electric)
- 日本電線工業 (Japan Aviation Electronics Industry, JAE)
- サンワサプライ (Sanwa Supply)
- 住友電工 (Sumitomo Electric)
- 古河電工 (Furukawa Electric)
- NEC
上記のメーカーは、それぞれの専門分野に応じた高品質な同軸ケーブル製品を提供しており、信頼性と性能が求められるさまざまな用途に対応しています。これらのメーカーの製品を選ぶことで、最適なソリューションを得ることができます。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
同軸コネクタ・ケーブルのよくある質問
質問：同軸コネクタとは何ですか？
回答：同軸コネクタは、同軸ケーブルの端に取り付けて電気信号を伝送するための接続部品です。高周波信号の伝送に適しており、テレビ、通信、計測機器などで使用されます。
質問：どの同軸コネクタを選べばいいですか？
回答：使用する機器や用途に応じて選ぶ必要があります。例えば、テレビやケーブルテレビにはF型コネクタ、無線通信や高周波アプリケーションにはSMAやBNCコネクタが一般的でｐす。
質問：同軸コネクタの取り付け方法は？
回答：同軸コネクタの取り付け方法はコネクタの種類によって異なりますが、一般的な手順は次の通りです。
①同軸ケーブルの外皮を剥き、内部導体とシールドを露出させます。
②内部導体を適切な長さに切り、シールドを後方に折り返します。
③コネクタをケーブルに装着し、必要に応じて圧着やネジ止めを行います。
質問：F型コネクタの利点は何ですか？
回答：F型コネクタは、安価で簡単に取り付けられ、テレビやケーブルテレビの信号伝送に広く使用されます。ネジ式のため安定した接続が可能です。
質問：BNCコネクタとSMAコネクタの違いは？
回答：BNCコネクタはバヨネットロック機構を持ち、簡単に取り付け、取り外しが可能です。主に放送機器やテスト機器で使用されます。
SMAコネクタはネジ式で、小型ながら高周波特性に優れ、無線通信や計測機器で使用されます。
質問：同軸コネクタの特性インピーダンスとは？
回答：同軸コネクタの特性インピーダンスは、ケーブルやコネクタの設計に基づくもので、信号の伝送効率に影響します。一般的には50Ωまたは75Ωが使用されます。50Ωは無線通信や計測機器で、75Ωはテレビやケーブルテレビで使用されます。
質問：高周波信号に適した同軸コネクタは？
回答：高周波信号に適した同軸コネクタには、SMA、N型、TNCなどがあります。これらのコネクタは高周波特性が優れており、高速信号の伝送に適しています。
質問：同軸コネクタの圧着工具は必要ですか？
回答：圧着タイプの同軸コネクタを使用する場合、圧着工具が必要です。圧着工具を使用することで、確実で安定した接続が得られます。ねじ込みタイプやスナップオンタイプのコネクタでは、圧着工具は不要です。
質問：同軸コネクタの耐久性はどれくらいですか？
回答：同軸コネクタの耐久性は、使用環境やコネクタの品質によります。高品質のコネクタは数千回の接続・取り外しに耐えることができます。屋外で使用する場合は、防水性能や耐候性を考慮する必要があります。
質問：どうすれば同軸コネクタの接触不良を防げますか？
回答：同軸コネクタの接触不良を防ぐためには、次の対策が有効です。
・ケーブルを適切に剥いて正確にコネクタに装着する。
・圧着工具を使用する場合は、適切な力で圧着する。
・接続部を清潔に保ち、汚れや酸化を防ぐ。
・ネジ式コネクタの場合は、しっかりと締め付ける。
BuhinDana 取り扱い同軸ケーブル、同軸コネクタメーカー様
注意事項 及び 免責事項
上記の各種情報はあくまでも参考情報です。
個々の情報については保証するものではありません。
また、ＢｕｈｉｎＤａｎａでは 上記参考情報に基づきお客様がのご望される仕様の製品のお見積り・ご注文に対応できない場合がありますので、予めご了承ください。
