MWシリーズ

防水 IP-67 相当
RoHS

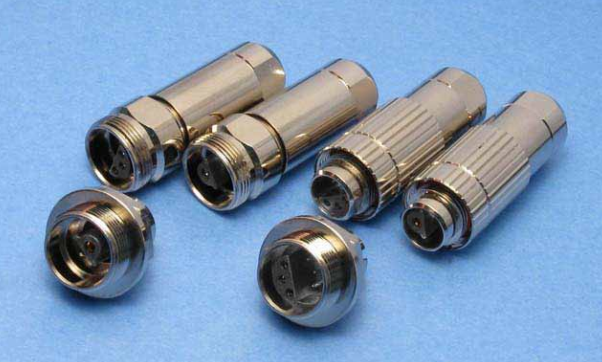

MWシリーズの概要

・超小型 ( プラグ最大外径 10 ) 防水コネクタ。
・レセプタクルはバルクヘッドタイプを採用、省スペース化に対応できます。
・ケーブルのシールドをコネクタシェルに接続する事が可能です。

MWシリーズの特徴

RoHS	RoHS 指令対応品
防水性	防水コネクタ【結合時　防水機能　IP-67 相当】
ロック方式	ねじロック方式
機構・材質特徴	○ アルミ製で軽量、しかも堅牢 ○ 黄銅にニッケルめっきを施したシェルにて耐食性に優れる ○ パッキンはシリコーンゴムを使用
結線方式	はんだづけ

MWシリーズの特性

（絶縁抵抗）最も近接する導体間を DC 250 V で測定した時、1,000 ＭΩ以上である。
（耐電圧）最も近接する導体間に 300 V r.m.s. を 1 分間印加しても、短絡等の異常がない。
（接触抵抗）一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、30 ｍΩ以下である。
（防水性）コネクタを結合し、通常使用する状態で、水圧 10kPa 下に 30 分間放置した後、浸水の形跡がない。
