ファンモーターの基礎知識と用途

ファンモーターとは？基本的な仕組みと役割

ファンモーターとは、電気エネルギーを機械エネルギーに変換し、空気を動かす重要なデバイスであり、その仕組みは非常にシンプルかつ効果的です。電源からの電流がモーターへ供給されると、内部のコイルが磁場を生成し、この磁場によりロータが回転、それに連動してファンブレードが動作します。その結果、空気を効率的に移動させることが可能になります。この基本的な構造により、ファンモーターはさまざまな機器で用いられています。

ファンモーターの主な役割は、機器内部を冷却して過熱を防ぐことです。家庭用電化製品から産業設備まで幅広い用途で使用されており、とくにエアコンやパソコン、冷蔵庫などの日常生活に密接に関わる製品で欠かせない存在となっています。また、安定した性能と効率性により、快適な環境づくりを支える重要な役割を果たしています。ファンモーターとは、その構造と仕組みにより、私たちの生活を支える不可欠な技術の一つと言えるでしょう。

ファンモーターの構造とその仕組み

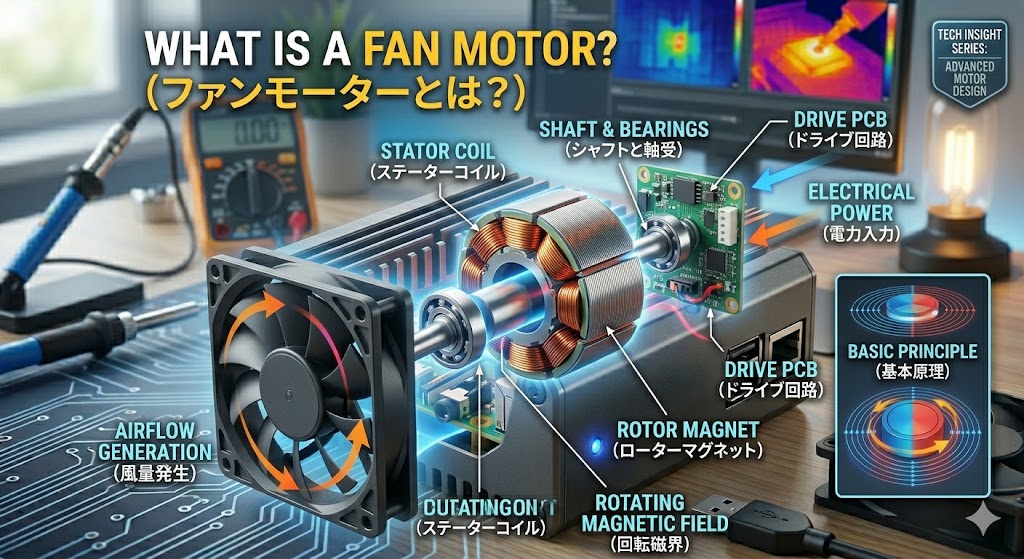

ファンモーターの構造は、ステータ、ロータ、ベアリング、ファンブレード、電子制御ユニットといった複数の要素で構成されています。ステータはファンモーターの静止部分であり、構造的には電線コイルが巻かれており、電流を流すことで磁場を生成します。この磁場の影響を受けて回転するのがロータであり、ここで発生する回転運動がファンモーターの仕組みの基本となります。ロータの回転に伴い、ファンブレードが動作し、空気を効率的に移動させる力を生み出します。このような構造と仕組みによって、冷却や換気といった重要な機能が実現されており、ファンモーターは電磁誘導の原理を活用して効率的な動作を可能にしています。

ファンモーターの効率と制御技術

ファンモーターの効率を最大限に引き出すためには、効率的な制御技術が不可欠です。電子制御ユニットはモーターの動作を継続的に監視し、リアルタイムで速度やトルクを最適化することで、無駄なエネルギー消費を抑えつつ必要な冷却性能を確保します。このような制御を通じて、省エネ性能が向上し、持続可能なエネルギー利用の実現にも貢献できます。さらに、近年注目されているブラシレスDCモーターでは、極めて高い効率が実現されており、これらのモーターは次世代技術として進化を続けています。制御技術とモーターの効率的な設計の組み合わせにより、総合的なパフォーマンスの高度化が期待されます。

ベアリングの役割

ファンモーターにおけるベアリングは、ロータとステータの摩擦を減少させる重要な部分です。摩擦を低減することで、エネルギー効率を向上させ、モーターの寿命を延ばすことが可能となります。ベアリングにはいくつかの種類があり、それぞれの用途や目的によって適切なものを選択する必要があります。例えば、特定の材質や構造のベアリングは、音の低減や振動の抑制において特に優れた特性を持ち、これがファンモーターの静音性や快適性の向上に繋がります。また、選定されたベアリングの材質や特性は、機械の動作効率を最適化するだけでなく、信頼性を向上させるための重要な要素となります。このため、ベアリングの種類を正確に理解し、適切に選択するとともに、定期的なメンテナンスを行うことが、ファンモーターの性能を長期間安定して維持する上で欠かせません。これら全ての要素が一体となることで、ファンモーターは高い信頼性と安定した動作を保つことが可能になります。

さまざまな種類のファンモーター

ファンモーターには、多様な種類が存在し、それぞれ異なる特性と應用分野を持っています。主に、ACモーターとDCモーターに大別されるこの二つは、動作原理や用途において重要な違いがあります。また、ファンモーターの種類には、軸流ファンや遠心ファン、ブロアがあり、それぞれ特定の環境や目的に応じて選び変える必要があります。これらの選択肢を理解することは、効果的な冷却システムを実現するために欠かせません。

ACモーターとDCモーターの違い

ACモーターとDCモーターは、電源の種類や特性によって使用される場面が大きく異なります。ACモーターは交流電源（Alternating Current, AC）を使用して動作し、安定した動力供給が可能で高い耐久性を備えているのが特長です。特に工業用設備や家庭用電化製品など、長時間稼働が求められる環境で幅広く利用されています。また、構造が比較的簡素であるため、メンテナンスも容易でコストパフォーマンスに優れています。

一方、DCモーターは直流電源（Direct Current, DC）で駆動し、ACモーターに比べて精密な制御が可能で、高いトルクを発生させる点が大きな利点です。これにより、制御性能が重要視される産業機械や電気自動車、ロボット工学などの分野で重要な役割を果たしています。DCモーターにはブラシ付きモーターとブラシレスモーターの二種類が存在し、それぞれの特性に応じた用途で選択されます。たとえば、ブラシレスモーターは摩耗が少なく、長寿命で効率が高いため、多くの先端技術に適用されています。

ACモーターとDCモーターの違いを理解し、それぞれの特長や用途に応じて適切なモーターを選択することが、効率的なシステム構築や安全性の向上に繋がります。

ACモーターの特徴と仕組み

ACモーターは、主に交流電流（AC）を利用して動作し、一般的に高効率と耐久性を兼ね備えたモーターです。その仕組みは、ステータとロータという主な構成部品を中心に成り立っています。ステータに流れる交流電流が磁場を生成し、この磁場がロータを回転させることで動力を生み出します。このACモーターの仕組みにより、さまざまな用途で安定した動作が可能となります。

さらに、交流モーターには同期モーターと誘導モーターという種類が存在します。特に誘導モーターは構造がシンプルで、工業用途をはじめ幅広い場面で活用されています。そのメンテナンスが比較的容易である点も、多くの現場で高く評価されている理由の一つです。また、ACモーター自体が高い耐久性を持つため、長期間にわたって安定した性能を発揮することが期待できます。このように、ACモーターの仕組みと特性は、効率性や耐久性を重視した機器にとって欠かせない要素となっています。

ファンモーターは ｜BuhinDana
　　 　

BuhinDana 熱対策 豆知識 『ヒートシンクとは』はこちら…。
BuhinDana 熱対策 豆知識 『ヒートシンクの効果』はこちら…。
BuhinDana 熱対策 豆知識 『ヒートシンクの選定方法』はこちら…。

DCモーターの特徴と制御方法

DCモーターは、直流電源を使用して動作する電気モーターで、高いトルクを発生させる能力があり、速度調整が容易なのが特長です。一般的に使用されるモーターとして、ブラシ付きDCモーターとブラシレスDCモーターがあります。ブラシレスモーターは、冷却効率が高く、摩耗が少ないため長寿命であり、広範な用途で人気を集めています。

DCモーターの制御にはさまざまな方法がありますが、その中でもPWM（パルス幅変調）方式が広く使用されています。この技術では電源の供給をオン・オフする時間を調整することにより、モーターの速度やトルクを正確に制御できます。また、必要なトルクやスピードを確保しつつ、省エネルギーを実現するため、特にロボット工学や精密な機械制御が求められる場面で重宝されています。効率的な制御によって、DCモーターは産業用機器や家庭用電化製品、多くの分野で求められる性能要件を満たしています。
ただし、サーボモーターのように高速かつ瞬時に任意の位置で止めると言ったモーターとは毛色がちがっています。

軸流ファン、遠心ファン、ブロアなどの種類

ファンモーターの種類には、軸流ファン、遠心ファン、ブロアなどが含まれます。軸流ファンは、羽の形状が直線的な空気の流れを作り出すよう設計されており、効率的な風量を確保しつつ冷却性能が高い点が特徴です。そのため、家庭用エアコンや冷蔵庫などでよく利用され、静圧が比較的低い場面で効果を発揮します。

遠心ファンは、回転する羽を使って空気を吸い込み、遠心力によって放出する仕組みを持っています。このタイプのファンは、高い静圧を生み出すことができ、強力な風量と圧力が必要な産業用機械や大型の空調設備などで頻繁に採用されています。特に、長いダクトを通じて空気を送る用途には最適です。

一方、ブロアは主に空気を一定方向へ送り込むためにデザインされており、羽や構造が用途に応じて異なる仕様となっています。強い風量や特定の静圧を求める場面では、最適な選択肢となる製品が多く揃っています。

各種類のファンモーターの特性を正しく理解し、羽の形状や風量、静圧などの要素を考慮した上で、自分のニーズに合ったものを選ぶことで、効率的な冷却システムを構築するための重要な一歩となります。

用途別で見るファンモーターの活用例

ファンモーターは、さまざまな用途で幅広く活用され、その役割は非常に多岐にわたります。家庭用電化製品から産業用機械、さらには車両に至るまで、さまざまな用途で効率的に活用されているのが特徴です。これらの分野において、ファンモーターは冷却や換気、空気の循環を行うために欠かせない重要な存在となっています。また、ファンモーターの用途はその設計や特性によって異なり、具体的な事例としては家庭用扇風機での空気の循環や、工場の設備内での機械の冷却、さらには車両エンジンにおける適切な温度管理などが挙げられます。このように、用途によって求められる性能や機能が変化するため、適切なファンモーターの選定が重要です。これにより、効率的な運用と目的に応じた成果を実現することが可能となります。

家庭用電化製品での役割

多くの家庭用電化製品には、ファンモーターが組み込まれています。冷蔵庫では、ファンモーターが内部の空気を効率よく循環させることで、庫内の温度を均一に保ち、冷却性能を最大限に引き出す役割を果たしています。洗濯機では乾燥機の送風用モーター、また、エアコンにおいても、ファンモーターは冷却および暖房を効果的に行うための重要な要素となっており、室内環境を快適に保つためになくてはならない部品です。

さらに、パソコンやテレビなどの電子機器では、発生する熱を冷却するために冷却ファンが使用されています。これにより、これらの機器は適切な動作環境を維持しながら性能を高め、長時間使用しても耐久性を保つことができます。こういった電子機器用のファンモーターには基板実装可能な小型ファンモーターもあります。家庭内の様々な場面で活躍するファンモーターは、冷却や温度調整の分野で極めて重要な存在であり、快適な生活を支える鍵となっています。

車や自動車部品への応用

自動車において、ファンモーターは車の性能と快適性において非常に重要な役割を担っています。特にラジエーターと連携するエンジン冷却システムでは、冷却ファンがエンジン温度を適切に管理し、過熱を防ぐことでエンジンの性能を最適化します。この仕組みにより、車の信頼性や効率が向上します。

さらに、エアコンシステムにもファンモーターが搭載されており、車内環境を快適に保つために重要な役割を果たしています。自動車の操縦性能向上においても、電動パワーステアリングの一部として使用され、ドライビングをよりスムーズで快適なものにしています。このように、ファンモーターは車や自動車部品において欠かせない存在であり、各部品に適切に組み込まれることで車全体の性能向上に貢献しています。

ファンモーターは ｜BuhinDana
　　 　

BuhinDana 熱対策 豆知識 『ヒートシンクとは』はこちら…。
BuhinDana 熱対策 豆知識 『ヒートシンクの効果』はこちら…。
BuhinDana 熱対策 豆知識 『ヒートシンクの選定方法』はこちら…。

産業用機械での使用

産業用機械において、ファンモーターの利用は不可欠であり、その用途は多岐にわたります。例えば、製造ラインや加工設備の空気換気や冷却において重要な役割を果たすだけでなく、工場内の温度を制御するための冷却装置としても活用されています。このような温度管理は、製品の品質を高めるだけでなく、生産効率の向上にも寄与します。

また、粉体や液体の搬送には、ブロアや遠心ファンが応用され、効率的な流量管理を可能にしています。これにより、生産ラインの安定稼働が実現され、さらに高いトルク性能を発揮する設計が求められる場面でも、ファンモーターはその重要性を示しています。産業分野におけるこうした応用例から、ファンモーターは不可欠な技術要素であることがわかります。

空調設備の快適化に欠かせないファンモーター

空調設備では、ファンモーターが非常に重要な役割を果たします。冷暖房システムにおいて、ファンモーターは空気を効果的に循環させるために欠かせない存在であり、エネルギー効率を高める上でも重要な役割を担っています。適切に設計されたファンモーターは、エアコンやヒーターの性能を最大限に引き出すことができ、快適な室内環境の実現に寄与します。

また、換気システムでは空気を効率的に排出し、新鮮な空気を取り入れるためにファンモーターが使用されています。これにより、空気の質が大幅に向上し、居住空間や作業空間の快適性を保つことが可能となります。特に換気扇の運転にはファンモーターが重要であり、効率的で快適な換気環境を提供することで、健康的な室内空間の維持にも貢献しています。

空調設備の進化とともに、エアコンや換気扇に使用されるファンモーターの性能も向上しています。その結果、快適な室内環境の構築やエネルギー使用の最適化が実現されています。ファンモーターは空調設備の核とも言える部品であり、冷暖房や換気の双方における機能を支える重要な役割を果たしています。

ファンモーターの寿命と故障原因

ファンモーターは、さまざまな用途で使用される重要な部品であり、その寿命や故障原因について正しく理解することが非常に重要です。一般的なファンモーターの寿命は、10,000〜30,000時間程度とされていますが、実際には使用条件や設置環境によって寿命が大きく変動します。特に高温や湿度の高い環境では、モーター内部の部品にかかる負荷が増加し、故障リスクが高まるため、結果として寿命が短くなることがあります。

また、定期的なメンテナンスを行わずに使用することも故障につながる要因の一つです。モーターの寿命を延ばすためには、適切な使用条件を維持し、異常な振動や音が発生した場合には迅速に対処することが重要です。このような対策を講じることで、ファンモーターのトラブルを未然に防ぎ、その寿命を最大限に引き出すことが可能になります。

ファンモーターの寿命の目安とは

ファンモーターの寿命は、設計や仕様、使用環境によって大きく異なり、具体的な数値を示すのは難しいものの、一般的には10,000〜30,000時間とされています。この寿命は製品の性能や使用方法だけでなく、取り巻く環境条件に左右されるため、使用場所や用途に応じた注意が必要です。ただし、高効率のモデルを選んだり、定期的なメンテナンスを実施したりすることで、ファンモーターの寿命を延ばすことが期待できるでしょう。

その一方で、ファンモーターの劣化は避けられない現象であり、長時間の使用や過酷な環境下では劣化が進行しやすくなります。特に、埃や湿気、過剰な負荷がかかる状況では劣化のスピードが加速するため、日常的な点検や清掃が重要となります。劣化が進むと動作効率が低下し、不具合が発生する可能性もあるため、異音や異常な振動が確認された際には速やかに対応することが求められます。

また、ファンモーターの用途も寿命に影響を与えます。家庭用エアコンに搭載されるファンモーターは比較的安定した環境で使用されるのに対し、工業用のものはより過酷な条件にさらされることが多く、その結果、寿命に差が出ることが一般的です。したがって、ファンモーターを選ぶ際は、使用環境やニーズに適したモデルを選定することが不可欠です。このような選定を行い、適切にメンテナンスを行えば、劣化を遅らせることで寿命を最大限に活用することが可能になります。

故障の原因と対策

ファンモーターが故障する原因は多岐にわたります。過熱や摩耗、異物の吸入、シャフトの変形・ズレ、電圧の変動などが一般的な故障要因です。特に、長時間使用することでベアリングが摩耗し、その結果として回転の異常や異音が発生することがあります。これらの異常は、早い段階で確認・対処しなければ、さらに深刻な故障を引き起こす可能性があります。また、単相ACファンモーターでは起動用のコンデンサの不良で回転しないといった故障なども考えられます。

こうした故障を防ぐためには、定期的な点検とメンテナンスが重要です。具体的には、適正な電圧を維持することや、異物の混入を防ぐためにフィルターの清掃や交換を徹底することが挙げられます。また、ファンモーターが異常を示す初期症状、たとえば突然の異音や動作不良などに気づいた際には、速やかに対応することが求められます。早期の対処を行うことで、故障を最小限に抑え、機器の長寿命化を図ることが可能です。

ファンモーターは ｜BuhinDana
　　 　

BuhinDana 熱対策 豆知識 『ヒートシンクとは』はこちら…。
BuhinDana 熱対策 豆知識 『ヒートシンクの効果』はこちら…。
BuhinDana 熱対策 豆知識 『ヒートシンクの選定方法』はこちら…。

定期的なメンテナンスの重要性

ファンモーターの性能を維持し、寿命を延ばすためには、定期的なメンテナンスが欠かせません。主なメンテナンス項目としては、ベアリングの潤滑、フィルターの掃除や交換、モーターチェッカーなどでのモーターの動作状況のチェックが挙げられます。これらの作業を怠ると、不具合が発生し、最悪の場合には修理が必要になる場合があります。

特に、潤滑不足が原因で摩耗が進行すると、すぐに故障に繋がるため、潤滑剤の補充やベアリングの点検は非常に重要です。また、使用環境が厳しい場合（高温や粉塵の多い場所など）は、フィルターの掃除や交換頻度を高め、さらに細やかな点検を行う必要があります。適切なメンテナンスにより、部品の摩耗や劣化を早期に防ぎ、修理の必要性を大幅に減らすことができます。ただし、あくまでもメンテナンスは外的な補助的な部分でのメンテナンスに留め、むやみに分解、修理・交換などは後々の事故に繋がりますのでしないように専門家に任せましょう。

こうした定期的な手入れを実施することで、ファンモーターの信頼性が高まり、長期間にわたって安定した運用が可能となるだけでなく、突発的な故障を防ぐことにも繋がります。メンテナンスの基本である掃除や点検を怠らず行うことが、設備全体の稼働効率を維持するためには不可欠です。

ファンモーターを選ぶ際のポイント

ファンモーターを選定する際には、さまざまなポイントを総合的に検討することが重要です。特に効率と耐久性は、モーターの性能を大きく左右する主要な要因となります。効率の高いモーターを選定することでエネルギー消費を抑え、コスト削減にもつながります。また、耐久性に優れた機種を選ぶことで、長期間にわたって安定した動作を確保できるだけでなく、故障やメンテナンスにかかる手間を軽減することが可能です。使用する環境や目的に応じた適切なモデルを選定することで、性能を最大限に引き出すことができます。このように、ファンモーターを選定する際には、それぞれの要素を慎重に見極めることが不可欠です。

効率や耐久性を重視した選定方法

ファンモーターを選ぶ際には、効率や耐久性を重視することが重要です。高効率なモーターを選ぶことで、電力消費を抑え、運用コストの削減を図ることができます。特に、省エネルギー性能に優れた製品を導入することで、財務的な負担を軽減し、持続可能な運用にも寄与します。

また、耐久性に対する配慮も欠かせません。高温や湿度、塵埃の多い環境で使用する場合、耐熱性も含めた優れた耐久性を備えたモーターを選ぶことで、故障のリスクを効果的に低減できます。耐熱機能を持つモーターは過酷な条件下でも安定して動作し、長期間にわたり信頼性を確保します。これにより、メンテナンスコストが抑えられ、運用の効率性が維持されます。モーター選定においては、効率と耐久性の双方をしっかり考慮し、実際の使用環境に最も適した製品を選ぶことが成功の鍵となります。

騒音レベルとエネルギー消費の考慮

ファンモーターの選定では、騒音レベルが非常に重要な要素となります。特に家庭やオフィスなどの静音性が求められる環境では、音を抑えた低騒音タイプのモーターが求められるケースが多く見られます。静音設計が施されたファンモーターを選定することで、音のストレスを軽減し、快適な作業空間や生活空間を実現することが可能です。

さらに、エネルギー消費の観点も考慮する必要があります。効率的なエネルギー使用が可能なモデルを選べば、音の快適性を維持しながら運転コストを削減することができます。エネルギー効率の高いファンモーターを活用することで、省エネとともに長期的なコスト削減を目指すことが可能です。騒音管理とエネルギー消費の両方を十分に検討し、使用環境やニーズに最適なファンモーターを賢く選ぶことが鍵となります。

使用環境に適したファンモーターの選び方

使用環境に適したファンモーターの選定は、運用の効率化や安全性の確保において重要です。例えば、工業環境や高温多湿な場所で使用するモーターには、その環境に耐えうる設計が求められます。このような用途では、若干費用が高くても防塵や防水・防油機能を持ったモデルを選ぶことで、寿命の延長や結果、故障の予防につながります。

一方、家庭用の空調機器では、モーターのサイズや静音性が選定における重要なポイントとなります。用途に応じた出力や設計を考慮することで、過剰な消費電力や騒音を防ぎ、快適性を確保することができます。このため、事前に使用環境が持つ特性と具体的なニーズを把握し、それに合致したファンモーターを選択することが不可欠です。適切な選定を行うことで、効率的で効果的な運用が期待できるでしょう。

ファンモーターの未来と技術動向

ファンモーターの未来は、技術の進化と市場のニーズに応じて大きく変化しています。特に、エネルギー効率の向上や騒音の低減というニーズに対応するため、多くのメーカーや会社が新しい技術の開発に力を入れています。その中でも、nidecのような企業は革新的な技術を通じて業界をリードしており、環境に優しい高性能な製品の実現に貢献しています。これにより、ファンモーターの進化は市場においてさらに求められるものとなり、消費者にとって選択肢が広がっています。技術動向を注視することは、最適な製品を選ぶ上で非常に重要であり、今後もその進展を見逃せません。

Nidec（ニデック）やオリエンタルモーターその他メーカーの最新技術

Nidec（ニデック）やオリエンタルモーターをはじめとする複数のメーカーが、ファンモーター分野において革新的な新技術を続々と開発しています。例えば、高効率のブラシレスDCモーターがその代表例であり、この技術は従来のブラシ付きモーターと比較して耐久性に優れ、摩耗が少ないため、製品寿命が向上するだけでなく、高い冷却性能も実現可能です。

また、Nidec（ニデック）やオリエンタルモーターを含む各メーカーは、IoT技術を組み合わせたスマートファンモーターの展開にも力を入れています。これにより、リモートからの監視や制御が可能となり、ファンモーターの運転状況をリアルタイムで確認できるため、予期せぬトラブルの回避や必要に応じた迅速なメンテナンスが可能です。このような技術革新が市場での競争力をさらに強化する要因となっており、Nidec（ニデック）やオリエンタルモーター他のメーカーは、シェアを広げつつ、今後も更なる技術進歩を目指しています。

ブラシレスモーターの進化と可能性

ブラシレスモーターは、その設計と動作原理において、従来のブラシを使用するモーターとは異なる効率を提供します。摩擦が少ないためエネルギーの損失が抑えられ、さらに静音性が高い点も大きなメリットです。この特性は、運転中の耐久性を向上させ、長期的なコスト削減にも寄与します。

近年の技術進化により、ブラシレスモーターはさらに小型化、軽量化が進んでおり、これによりさまざまな用途に柔軟に適応できる能力が大きく向上しています。この進化は、特に産業機械や家電製品、高性能なコンピュータファン、小型ドローン、電動工具、またハンディ掃除機においてもブラシレスDCモータの小型・軽量という特長を活かしファンを含めたユニット設計など多岐にわたる分野での需要に応えています。さらに、モーターを含む最新設計では、より高い効率性と信頼性を実現しており、これが新たな市場や使用用途の開拓を促しています。

これからもブラシレスモーターは、革新技術とともに進化を続け、多様な分野で私たちの生活や産業に新たな価値を提供していくでしょう。

環境に配慮したファンモーターの開発

環境問題が深刻化する中、ファンモーターの開発においても環境への配慮が求められています。エネルギー効率が高く、温室効果ガスの排出を低減できる技術を採用することが、今後の製品にとって不可欠となっています。

具体的には、より少ない電力で高い性能を発揮するためのエコデザインや、リサイクル可能な材料を用いた製品開発が進んでいます。これにより、持続可能な社会の構築に貢献しつつ、企業としての責任を果たす方向へと移行しています。環境に配慮したファンモーターの開発は、今後ますます重要なテーマとなるでしょう。
