メディアコンバータとは

メディアコンバータとは、異なる種類の通信メディア間の信号を変換するデバイスです。具体的には、光ファイバーと銅線などの物理的な違いを持つ通信媒体を接続する際に使用されます。これにより、既存のネットワークインフラを活用しながら、新しい技術を導入することが可能になります。例えば、企業ネットワークで用いることが多い光ファイバーとエントリーレベルのイーサネットを橋渡しする役割を持っています。この機器は、ネットワークの互換性を保ち、拡張性を高めるための重要なツールです。また、高速で信頼性の高いデータ通信を実現するために欠かせない存在です。

メディアコンバータとは？簡単ガイド

メディアコンバータは、異なる種類の通信メディアを接続し、相互運用性を提供します。これにより、既存のインフラを効果的に活用しながら、新しい技術やデバイスを追加することが可能です。光ファイバーと銅線のように物理的に異なる媒体間で信号変換を行うため、ネットワークの拡張やアップグレードがスムーズになります。そのため、工場、オフィス、ショッピングセンターなどさまざまな環境で利用されています。また、コンバータはデータ保護や通信の安定性にも寄与し、信頼性の高いネットワーク運用が可能です。メディアコンバータに関する基本的な情報と役割を理解することで、適切なデバイス選定がしやすくなります。

メディアコンバータとは わかりやすく解説

メディアコンバータについてできる限りわかりやすく解説します。異なる通信メディア間で信号変換を行う装置です。一般的には、光ファイバーと銅線などの物理的特性が異なるメディア間で使用されます。このデバイスにより、ネットワークの互換性を保ちつつ、新しい技術の導入が可能となります。例えば、企業のLAN環境で既存の光ファイバーインフラを使用し、イーサネットデバイスと接続する場合に役立ちます。この機能により、高速で信頼性の高いデータ伝送が実現できます。また、ネットワークの柔軟性と拡張性を高めるためにも重要な役割を果たし、効率的なネットワーク管理が可能です。

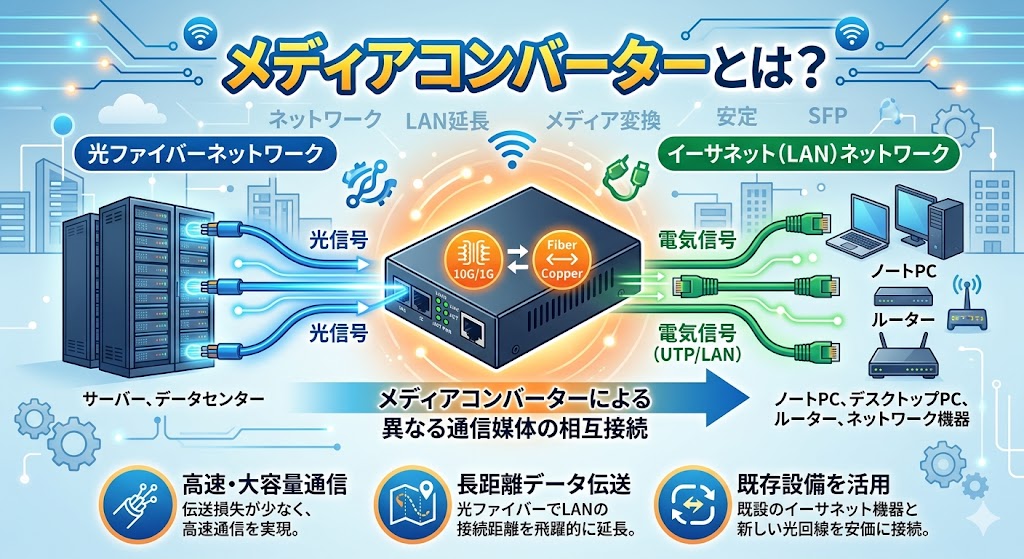

電気信号と光信号の変換

メディアコンバータは、電気信号と光信号の間で変換を行います。これにより、異なる物理媒体を用いる通信ネットワーク間でシームレスな接続が可能です。例えば、銅線で送られる電気信号を光ファイバーで送られる光信号に変換することで、長距離のデータ伝送が可能になります。光信号は電気的な干渉の影響を受けにくいため、安定した高品質の通信が期待できます。また、光ファイバーは帯域幅が広く、高速通信をサポートします。このように、メディアコンバータはネットワークの信頼性と性能を大幅に向上させるために重要です。

メディアコンバータ の仕組み

メディアコンバータの基本的な仕組みは、まず一方のメディア（例: ツイストペアケーブルで送られる電気信号）からデータ信号を受信します。この信号は、イーサネットなどの通信プロトコルに基づいています。
受信した電気信号を内部でデジタル信号に変換し、それをもう一方のメディア（例: 光ファイバーで送られる光信号）に適した形式に再変換します。この変換プロセスには、信号の符号化や波形の変換が含まれます。
変換された信号は、もう一方のメディアを通じて送信されます。たとえば、光ファイバーを通じてデータを光信号として送信します。この光信号は、距離が長くても減衰しにくい特徴があります。
また、メディアコンバータは、逆方向にも機能します。つまり、光ファイバーからの光信号を受け取り、それを電気信号に変換してツイストペアケーブルを通じて送信することも可能です。

基本概念を一言で

メディアコンバータとは、異なる通信メディア間でデータ信号を変換する装置です。そのため、物理的に異なるネットワークデバイスをシームレスに接続することを可能にし、ネットワークの互換性と拡張性を確保します。特に、光ファイバーと銅線のような異なる通信インフラを統合する際に使われ、データの長距離伝送や高速度通信を実現します。

BuhinDana　取り扱いメディアコンバータメーカー様
　　　　

メディアコンバータの役割と重要性

メディアコンバータは、異なる通信メディア間のデータ変換を行う重要なデバイスです。これにより、ネットワークインフラが持つ制約を超え、異なる通信技術や規格を使用するデバイス同士の接続がスムーズに行えます。特に、光ファイバーと銅線の組み合わせで使用される場合が多く、その結果として高速で信頼性の高いデータ通信が可能です。また、メディアコンバータは既存のネットワークインフラを最大限に活用しつつ、新しい技術やデバイスを導入できる柔軟性を提供します。これらの特性により、ネットワークの拡張やアップグレードが容易になり、企業や組織の業務効率を向上させます。さらに、メディアコンバータは通信の信頼性と安全性も高めるため、データ保護や妨害防止の観点からも非常に重要です。

メディアコンバータ 役割

メディアコンバータの主な役割は、異なる種類の通信メディア間でデータ信号を変換することにあります。これにより、物理的に異なるネットワークデバイスを接続することが可能です。例えば、光ファイバーを用いて長距離通信を行う場合、通常のイーサネットケーブル（銅線）との接続をシームレスに行えます。これにより、ネットワークの信頼性とパフォーマンスが向上し、同時に拡張性も高まります。家庭やオフィス、工場などのさまざまな環境で使用され、その環境に応じた最適な通信条件を提供します。また、メディアコンバータは旧式のネットワークインフラを持つ場合でも、新しいデバイスや技術を導入する際に必要不可欠です。このため、コストを抑えつつ、高機能なネットワークを構築する手助けをしています。

データ保護と妨害防止

メディアコンバータは、データ保護と妨害防止の観点からも重要な役割を果たします。光ファイバーは電磁干渉に強いため、電気信号を光信号に変換することでデータ通信の信頼性が向上します。特に、工場や病院など電磁干渉が多い環境では、データの信号品質が一定に保たれることで通信エラーやデータ破損が防げます。また、メディアコンバータを使用することで、ネットワークのセキュリティ強化にもつながります。ネットワーク中の機器間で直接的な接続を避けることで、不正アクセスやデータ盗聴のリスクを低減します。さらに、導入が簡単で運用も手軽なため、管理者の負担を軽減しつつ、堅牢なネットワーク環境を構築できます。現在の高度なネットワークセキュリティが要求される時代において、メディアコンバータは非常に価値のあるツールとなっています。

BuhinDana　取り扱いメディアコンバータメーカー様
　　　　

メディアコンバータの利用シーンと用途

メディアコンバータはさまざまな場所で利用されており、非常に多様な用途を持っています。特に、ネットワークが複雑で高性能が求められる場所でその効果が発揮されます。オフィスや住宅、工場、病院、ショッピングセンターなど、多くの環境で活躍しています。例えば、オフィスネットワークでは、既存の銅線インフラと光ファイバーを統合し、高速で安定したデータ通信環境を提供するために使用されます。また、遠隔地間での通信にも適しており、長距離のデータ伝送が必要な場合に重要な役割を果たします。さらに、特殊な環境での使用も考慮されており、防塵、防水設計されたモデルが使用されることもあります。このように、メディアコンバータは多様なシーンで活躍し、ネットワークインフラの柔軟な運用を支えています。

メディアコンバータ 用途

メディアコンバータは、多様な用途で活用されています。ネットワークインフラの拡張性を向上させるため、古い銅線ケーブルと新しい光ファイバーを接続するケースが一般的です。これにより、既存設備を最大限に活用しながら、新しい高速通信技術を導入できます。さらに、広範囲のエリアをカバーする場合や、建物間のデータ通信を行う際に特に有効です。例えば、監視カメラシステムでは、大量のデータをリアルタイムで送信する必要があるため、高速で安定した通信が求められます。また、通信信号の干渉を避けるために光ファイバーを使用する場合にも、メディアコンバータが重要な役割を担います。さらに、産業用ネットワークや医療機関など、信頼性と安全性が特に重要な環境でも広く使用されています。

メディアコンバータと スイッチングハブ

メディアコンバータは、異なる種類の通信メディア間でデータを変換し、特に異なるインフラを接続したり、通信距離を延長したりする役割を担います。一方、スイッチングハブは、ネットワーク内の複数のデバイスを接続し、データの転送とルーティングを最適化する装置で、ネットワークの効率とパフォーマンスを向上させる役割を果たします。このように、メディアコンバータは物理層での変換に焦点を当てているのに対し、スイッチングハブはネットワーク層でのデータ管理とルーティングに焦点を当てています。
正しい使い方のためにそれぞれの役割の違いを明確にすることは重要です。

工場での利用例

工場環境では、メディアコンバータが重要な役割を果たしています。製造プロセスの自動化が進む中、各種機器間のデータ通信が必要となるため、信頼性の高い高速通信が求められます。例えば、各製造ラインに設置されたセンサーや制御装置からのデータを集約し、中央制御室へ送信する際にメディアコンバータが用いられます。こうしたデータは、リアルタイムで監視や解析が行われ、生産効率の向上や品質管理に役立ちます。また、工場内では電磁干渉が多いため、光ファイバーを使用することで干渉を避け、安定した通信を確保できます。さらに、防塵・防水性能を持つ産業用メディアコンバータも存在し、過酷な環境下でも問題なく動作することが可能です。これにより、工場内ネットワークの信頼性と効率が大幅に向上します。

ビルシステムとショッピングセンターの事例

ビルシステムやショッピングセンターでは、多岐にわたるシステムが連携して機能しています。これには監視カメラ、空調システム、照明、エレベーターなどが含まれ、これらのシステム間で高速かつ信頼性の高いデータ通信が必要です。メディアコンバータは、これらのシステムを光ファイバーと銅線のハイブリッドネットワークで効率的に統合するために活用されています。例えば、監視カメラの映像データを遠隔地のモニタリングセンターへ送信する際、長距離伝送が必要となりますが、光ファイバーを利用することで高品質の映像を維持できます。また、ビル内のフロア間や別建物間の通信でも、データの損失や遅延を最小限に抑えるためにメディアコンバータが有効です。これにより、ビル全体の管理が容易になり、セキュリティやエネルギー効率の向上にも寄与します。与します。

BuhinDana　取り扱いメディアコンバータメーカー様
　　　　

種類別メディアコンバータの特長

メディアコンバータは、その用途や環境に応じてさまざまな種類があります。一般的には、変換方式の違い、使用環境の違い、および管理機能の有無によって分類されます。例えば、変換方式による分類では、光信号と電気信号の変換や、複数のプロトコル間の変換が行われます。産業用メディアコンバータは、過酷な環境でも動作するように設計されており、高い信頼性を持っています。また、マネージドとアンマネージドのメディアコンバータは、ネットワーク管理の柔軟性に差があります。それぞれの特長を理解することで、適切なメディアコンバータを選択することができます。それでは、具体的な種類とその特長を見ていきましょう。

変換方式による分類

メディアコンバータは、変換方式によって大きく分けることができます。代表的なものとして、光-電気変換方式があります。このタイプのメディアコンバータは、光ファイバーで伝送される光信号を電気信号に変換し、逆に電気信号を光信号に変換する機能を持っています。これにより、異なる通信メディア間でのデータ伝送が可能です。さらに、プロトコル変換方式のメディアコンバータも存在します。このタイプは、例えばイーサネットとシリアル通信プロトコル間のデータ変換を行うことができます。これにより、異なる通信プロトコルを持つデバイス間での相互運用性が確保されます。このように、変換方式によってメディアコンバータの用途や特長は大きく異なります。

産業用メディアコンバータ

産業用メディアコンバータは、工場やプラントなどの過酷な環境下でも安定して動作するように設計されています。これらのメディアコンバータは、通常のモデルと異なり、防塵・防水性能や振動耐性が強化されています。また、広範囲の温度条件での動作が可能であり、極端な高温や低温にも耐えられる仕様となっています。たとえば、製造業の現場では、各機械やセンサーが発するデータを集約し、管理システムに送信するために使用されています。これにより、リアルタイムでの生産管理や品質管理が可能となり、効率性と信頼性が向上します。さらに、産業用メディアコンバータは、冗長機能を持つものもあり、障害発生時のデータ損失を最小限に抑えることができます。これにより、システムの信頼性が一層強化されています。

マネージドとアンマネージドの違い

メディアコンバータには、マネージド（管理型）とアンマネージド（非管理型）の2種類があります。マネージドメディアコンバータは、高度なネットワーク管理機能を備えており、リモートでの監視や設定が可能です。これにより、ネットワークの運用効率が向上し、トラブル発生時の迅速な対応が可能となります。管理者は、SNMP（SimpleNetworkManagementProtocol）などを用いて、各種パラメータの監視や変更が行えます。一方、アンマネージドメディアコンバータは、シンプルな設計で即座に利用できる反面、高度な管理機能がありません。ただし、導入や運用が容易でコストも抑えられるため、小規模ネットワークや特定の用途には十分に適しています。選定する際には、ネットワークの規模や要件に応じて、どちらが適しているかを慎重に検討する必要があります。

BuhinDana　取り扱いメディアコンバータメーカー様
　　　　

メディアコンバータを選ぶポイント

メディアコンバータを選ぶ際には、いくつかのポイントを考慮する必要があります。まず、対応する通信プロトコルやデータレートを確認することが重要です。次に、利用する環境に適した耐久性や防塵・防水性能なども選定基準になります。通常のオフィスやデータセンターで使用する場合と、工場や野外で使用する場合では必要とされる仕様が異なります。また、管理機能の有無も選定基準の一つです。高度な管理機能を求める場合は、マネージドタイプのメディアコンバータが適しています。このほか、コストや設置の容易さも選ぶ際の重要なファクターとなります。選定の際にはこれらのポイントを総合的に考慮し、最適なメディアコンバータを見つけましょう。

メディアコンバーター 選定の基準

メディアコンバーターを選定する際には、いくつかの基準を考慮することが不可欠です。まず、使用するネットワークの速度とプロトコルに対応したモデルを選定することが求められます。例えば、ギガビットイーサネットをサポートする必要がある場合、それに対応したメディアコンバーターを選ぶ必要があります。次に、接続する両端のデバイスやケーブルの種類にも目を向けることが重要です。光ファイバーと銅線のどちらを使用するか、またそのタイプ（シングルモード/マルチモード）を確認する必要があります。さらに、電源供給方法やインストール環境に適した防塵・防水性能、耐振動性能などの物理的な特性も選定基準の一つです。これらの要素を総合的に評価することで、最適なメディアコンバーターを選定することが可能です。

中心波長に合わせたファイバー選定

メディアコンバータを使用する際には、中心波長に合わせたファイバー選定が重要です。中心波長とは、光信号が最も効率よく伝送される波長帯を指します。通常、中心波長は850nm、1310nm、1550nmなどが使用され、これに対応するファイバーを選定します。例えば、850nmの場合はマルチモードファイバーが一般的ですが、1310nmや1550nmはシングルモードファイバーで使用されます。適切なファイバーを選ぶことで、伝送距離の延長やデータ損失の低減が期待できます。また、中心波長に対応する機器を使用することで、ネットワークの性能を最大限に引き出せます。このため、ファイバー選定は慎重に行い、一貫した通信品質を確保します。

接続距離と利用環境の考慮点

メディアコンバータを選ぶ際には、接続距離と利用環境も重要な考慮点です。まず、接続距離に応じたメディアコンバータを選定する必要があります。短距離の場合はマルチモードファイバー、長距離の場合はシングルモードファイバーが一般的です。例えば、オフィス内の短距離接続にはマルチモードファイバーを使用し、遠隔地との接続にはシングルモードファイバーを利用します。次に、利用環境も重要なポイントです。工場や野外など過酷な環境では、防塵・防水性能や耐久性が重視されます。これにより、信頼性の高い通信が実現します。適切なメディアコンバータを選定することで、ネットワークのパフォーマンスを最適化します。

BuhinDana　取り扱いメディアコンバータメーカー様
　　　　

メディアコンバータQ＆A

こちらではメディアコンバータを使う際によくある問い合わせやトラブル事象などをまとめています。

メディアコンバータ ループによるトラブルについて

メディアコンバータ ループとは、メディアコンバータがネットワーク内でループ構成（循環構造）を形成してしまい、ネットワークに問題を引き起こす現象のことを指します。ネットワークループが発生すると、データパケットがループ内で無限に循環し続け、ネットワークのトラフィックが増大して、全体の通信が遅延したり、最悪の場合にはネットワークがダウンしたりする原因となります。スイッチでのSTPの有効化などの対策を講じることで、ループによるネットワーク障害を未然に防ぐことが可能ですが基本として正しい配線をすることが重要です。

メディアコンバータでよく使用されるツイストペアケーブル規格について

メディアコンバータにおいて、ツイストペアケーブルはネットワーク信号を伝送するために使用されます。ツイストペアケーブルにはさまざまなカテゴリ（規格）があり、それぞれが対応する伝送速度や帯域幅、用途に応じて選ばれます。
最近ではCat 5eやCat 6が最も一般的に使用されるツイストペアケーブルの規格です。これらは、家庭やオフィス、データセンターなど、さまざまなネットワーク環境で広く採用されています。より高い性能が求められる場合は、Cat 6aやCat 7、さらにはCat 8が選択されることがあります。選択する規格は、必要な通信速度や帯域幅、ノイズ環境などによって決まります。
1990年代初頭はCat 3e、Cat 4eなどの規格が使われていましたがCat 5e, cat 6eなど高速で安定した規格が普及するにつれ現在ではほとんど使用されていません。

メディアコンバータが備えている様々な機能

メディアコンバーターには、基本的な機能を含み以下のような様々な機能を備えている製品があります。設置環境や用途に応じて、必要な機能が搭載されている製品を選びましょう。

■ メディア変換機能
基本機能: メディアコンバータの最も基本的な機能は、異なる物理メディア間でデータを相互変換することです。例えば、ツイストペアケーブル（電気信号）から光ファイバー（光信号）への変換やその逆を行います。これにより、異なるネットワークインフラをシームレスに接続できます。
■ デュアルメディア対応
機能概要: 一部のメディアコンバータは、デュアルメディアに対応しており、異なるタイプのコネクタ（例：RJ45とSFP）を使用することができます。これにより、柔軟なネットワーク構成が可能になります。
■ 自動ネゴシエーション
機能概要: メディアコンバータは、自動ネゴシエーション機能を持つことがあり、接続されたデバイスの速度（10Mbps、100Mbps、1Gbpsなど）やデュプレックスモード（全二重、半二重）を自動的に検出して最適な通信設定を行います。これにより、接続の最適化と相互互換性が確保されます。
■ リンクパススルー機能
機能概要: リンクパススルー機能は、片側の接続が切断された場合に、対向側の接続も自動的に切断される機能です。これにより、ネットワーク管理者がすぐにリンク障害を検知でき、迅速なトラブルシューティングが可能になります。
■ ループバックテスト機能
機能概要: ループバックテスト機能は、メディアコンバータが正常に動作しているかを確認するための自己診断機能です。信号を送信側から受信側に戻し、エラーや異常をチェックします。これにより、ネットワークのデバッグやメンテナンスが容易になります。
■ 帯域制御（Rate Limiting）
機能概要: 帯域制御機能は、メディアコンバータを通じて送信されるトラフィックの帯域を制限する機能です。これにより、特定のトラフィックがネットワーク帯域を独占するのを防ぎ、全体的なパフォーマンスを最適化することができます。
■ 管理機能（Managed機能）
機能概要: 一部のメディアコンバータは管理機能を持っており、ネットワーク管理者がリモートで監視、設定、トラブルシューティングを行うことができます。SNMP（Simple Network Management Protocol）やWebインターフェースを介して管理でき、ネットワークの運用が効率的になります。
■ POE（Power over Ethernet）対応
機能概要: POE対応のメディアコンバータは、電力をイーサネットケーブルを介して供給する機能を持っています。これにより、リモートデバイス（例えば、IPカメラやワイヤレスアクセスポイント）に電力を供給しながらデータ通信を行うことができます。
■ シングルモードとマルチモードの対応
機能概要: メディアコンバータは、シングルモード光ファイバー（長距離通信に適したファイバー）とマルチモード光ファイバー（短距離通信に適したファイバー）の両方に対応するものがあります。これにより、用途や距離に応じた適切な光ファイバーを選択できます。
■ デュプレックスモードのサポート
機能概要: メディアコンバータは、全二重（Full Duplex）および半二重（Half Duplex）の両方の通信モードをサポートするものがあります。全二重モードでは同時に送受信が可能で、ネットワークの効率を向上させます。
