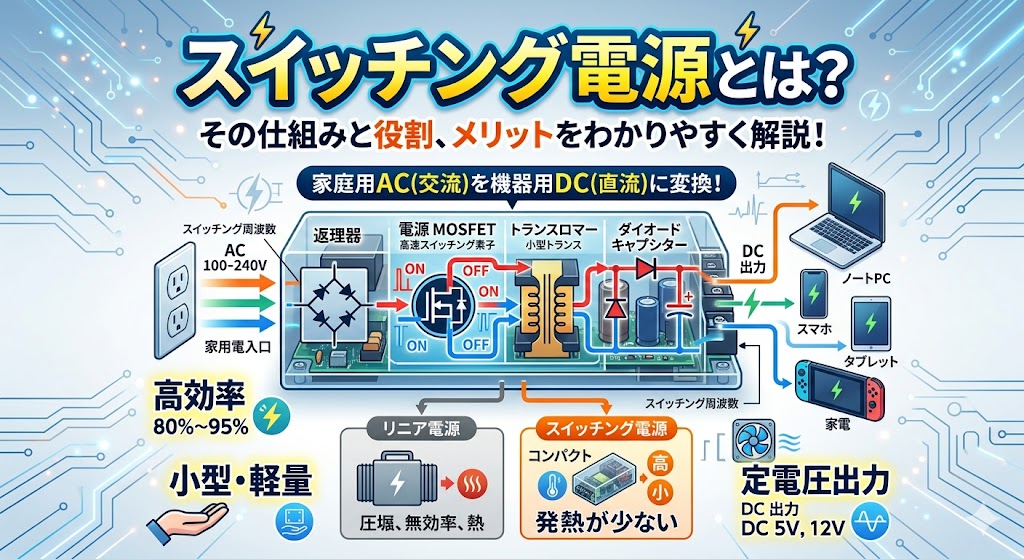

スイッチング電源とは

スイッチング電源は、スイッチング回路技術により電圧を変換する変圧器の一つです。様々な電子機器や部品に効率良く安定した電力を供給するための装置です。
1950年以前当時電源の回路方式はリニア方式が主流でした。

リニア電源の原理は簡単なもので、回路内に可変抵抗を組み込みツェナーダイオード、3端子レギュレータ、トランジスタにより出力電圧を調整するものでしたが、トランジスタの熱の発生が大きく大きなヒートシンクを必要としました。
回路的にトランスも大きい構成になってしまいリニア電源には効率が低く重量が重いという問題がありました。

1960年代に入るとNASAのアポロ計画による研究開発によりリニア方式とは違ったスイッチング方式が生み出されました。その流れによりトランジスタは進化し高速なスイッチングが可能となり、1970年代に入ってからはスイッチング電源が実用化され始めました。特に集積回路技術の進歩により、高効率化を実現し、それに伴い小型化が進みました。

1980年代にはPWM制御技術＝パルス幅変調（PWM）が広く採用され、出力の安定性と効率が向上しました。また、スイッチング電源専用の集積回路（IC）が開発され、設計が容易になりました。これにより、スイッチング電源はさらに普及することになりました。

スイッチング方式の応用範囲は広範にわたります。特に、デジタル機器や通信機器、家電製品などで広く活用されています。スイッチング方式を採用することで、多様な用途に適応しやすくなるため、特定のニーズに応じた設計が可能です。これにより、効率的な電力管理を実現し、エネルギー消費を抑えることが可能となってきました。

スイッチング電源のパイオニアメーカーであるTDK-Lambdaのスイッチング電源各種製品は、優れた品質と信頼性を持っており、BuhinDanaはその公式な代理店として幅広く在庫対応し豊富な販売実績を持っています。TDK-lambdaのスイッチング電源と、BuhinDanaの在庫対応によりお客様に最適な電源ソリューションを提供することを可能としております。

BuhinDanaはの正規代理店です。
TDKラムダの電源はBuhinDanaにお任せください。

スイッチング電源の基本仕組み

スイッチング電源は、従来のリニア電源とは異なる方式を採用し、ACからDCへの効率的な変換を行う技術です。この変換には高速なスイッチング技術が用いられ、入力電圧を効率的に変換しながら、安定した電流供給を実現します。この技術により、スイッチング電源は電気的な性能を大幅に向上させることができます。主要な要素が連携し、高い安定性と性能を発揮するように設計されており、さまざまな応用で信頼性の高い電力供給を提供します。

基本的な回路方式とその役割

スイッチング電源の基本的な回路方式には、主に二つのシステムがあります。これらの回路は、それぞれ異なる役割を担い、電力の変換効率や出力特性を向上させるために重要です。たとえば、PWM（パルス幅変調）回路を使用することで、出力電圧を精密に制御し、電流の安定化を図ることができます。これにより、さまざまな負荷に対応し、高度な電力供給を可能にしています。

AC/DC変換のプロセス

スイッチング電源のAC/DC変換プロセスは、商用電源のAC100Vを直流に変える重要なステップです。この過程では、まずACを整流してDCに変換し、その後にスイッチング素子を使用して所定の電圧に変換します。整流された状態の電流は、スイッチング素子がON/OFFを繰り返すことで、パルス状の交流に変換され、最終的に降圧トランスを通じて出力に至ります。この一連の流れは、高効率でありながら、安定した出力電力を確保します。

スイッチングトランスの電気的役割

スイッチングトランスは、スイッチング電源において欠かせない電気的要素の一つです。主に、入力された電力を特定の電圧に変圧する役割を果たします。このトランスは、高周波で動作するため、従来のトランスとは異なり小型化が可能になります。また、スイッチングトランスには、インダクタンスの特性を活かした設計が求められます。このため、電気的損失を最小限に抑えつつ、信号の質を維持する設計が重要です。

BuhinDanaはの正規代理店です。
TDKラムダの電源はBuhinDanaにお任せください。

スイッチング電源の特徴と利点

スイッチング電源は、現代の電子機器における重要な部品として知られています。特に、マイコンを搭載したデバイスでは、その特徴が顕著に現れます。高い変換効率、コンパクトな設計、そして安定した出力電圧がその主な利点です。これにより、より小型の設計が可能になるため、デバイス全体の小型化や軽量化が促進されるホスピタリティがあります。また、製品のコストを抑える要因にもなるため、商業的利点が大きい点が特徴です。全体として、スイッチング電源は、複雑な電子機器において特に適した電源ソリューションの一つとして評価されています。

小型化と軽量化のメリット

スイッチング電源の小型化は、電子機器の設計において重要なメリットとされています。従来のリニア電源と比べ、トランスを高周波にすることで少ないスペースに収めることが可能になりました。これにより、電源ユニット自体の容量が小さくなるうえ、全体の重量も軽減される点は注目すべき特徴です。ポータブルデバイスや高密度な回路基板においては、サイズがコンパクトであることが設計において必要となる場合が多いため、スイッチング電源の利点が顕著に活かされます。小型化は、エンドユーザーにとっても使い勝手の良さをもたらします。

高効率な電力供給の仕組み

スイッチング電源が持つ高効率な電力供給の仕組みは、半導体素子（トランジスタやMOSFET）の高速スイッチングによりパルス波の交流に変換し、パルス幅を変調（PWM）して制御する技術に基づいています。この方式により、電圧を素早くON/OFFし、無駄なエネルギー損失を最小限に抑えることができます。高効率に電力を供給できるため、発熱が少なく、冷却コストを減少させることにも繋がります。また、効率の良い電力使用は、全体的なエネルギーコスト削減に寄与します。これらの理由から、スイッチング電源は環境保護の観点からも優れていると考えられています。

ノイズ管理の重要性

スイッチング電源の設計において、ノイズ管理は非常に重要な要素です。特に、ノイズによる影響はデジタル機器に悪影響を及ぼすことが多く、サージや過渡的な電圧変化が造成されます。これにより、電子回路やマイコンが誤動作を引き起こすリスクがあるため、ノイズフィルタや適切な回路設計が欠かせません。加えて、ノイズ対策は電源の信号品質を向上させ、システム全体の安定性を向上させる手助けをします。効果的なノイズ管理により、スイッチング電源はより高性能な電力供給を実現します。

BuhinDanaはの正規代理店です。
TDKラムダの電源はBuhinDanaにお任せください。

スイッチング電源の使い方と用途例

スイッチング電源は、その高効率と小型化の特性から、さまざまな用途で利用されています。わかりやすく使用例を挙げると、家庭用電化製品や携帯電話の充電器、さらには工業用の機器やLEDサイネージ（看板）に至るまで、幅広い領域で活躍しています。特に、5Vの直流電源が必要な電子機器では、スイッチング電源が非常に一般的です。こうした電源は、多様な機器に対して安定した電力供給を行い、性能を最大限に引き出す役割を果たします。最近では、IoTデバイスの普及に伴い、より多くの機器でスイッチング電源が必要とされている状況です。

一般的な使い方と注意点

スイッチング電源の一般的な使い方には、ACアダプタやDC-DCコンバータとしての利用が挙げられます。これらの装置は、入力された電力を効率的に直流電源に変換し、所定の電圧に調整します。しかし、使用時には容量や出力電圧に注意を払うことが重要です。過負荷や不適切な接続は、レギュレータの劣化やデバイスの故障を引き起こす可能性があります。したがって、設計時には動作条件を十分に考慮し、適切なモデルを選定することが求められます。また、電源には熱が発生するため、冷却対策にも留意が必要です。

直流電源とその応用

直流電源は、主に電子機器の動作に欠かせない重要な要素です。多くのデバイスが直流電源を使用しており、そのためのスイッチング電源が広く採用されています。たとえば、パソコンやサーバーの電源ユニット、通信機器の電源供給にも直流電源が利用されます。スイッチング電源は、必要な電圧を効率的に供給するため、様々な製品に対応できる柔軟性を持っています。このように、スイッチング電源の直流電源としての特性は、特に高性能な応用において重要な役割を果たすのです。

パワーサプライの違いと選び方

スイッチング電源は多様な用途に応じて様々なタイプのパワーサプライとして提供されます。選択時には、出力電圧、出力電力、安定性、コストなどの要因を考慮すべきです。特にリニア電源との違いは、効率性やサイズにあります。スイッチング電源は小型化を実現し、高効率であるため、サイズに制限があるデバイスには適していることが多いです。また、動作環境や負荷条件によって最適なモデルは異なるため、各製品の仕様をしっかりと確認することが大切です。正しい選択が、システム全体の性能を向上させる鍵となります。

BuhinDanaはの正規代理店です。
TDKラムダの電源はBuhinDanaにお任せください。

リニア電源との違いと使い分け

リニア電源とスイッチング電源は、電子機器の電力供給において異なる技術や特性が存在します。それぞれの電源方式には独自のメリットとデメリットがあり、使用する際にはこれらの違いを理解することが重要です。リニア電源は主に、単純な設計であるため、その安定性やノイズの少なさが評価されています。しかし、スイッチング電源が持つ高い効率性や小型化の特性に対しては劣る点が多くなります。デバイスの特性や必要とされる電力に応じて、正しい選択が求められます。

リニア電源の特徴とデメリット

リニア電源の特徴は、そのシンプルな構造と使用部品の少なさに起因します。安定した出力電圧や低ノイズを提供できるため、計測器や医療機器、高級オーディオ機器などの用途に適した選択肢となります。しかし、デメリットも存在しており、主に効率の低さが挙げられます。リニア電源は入力電力の一部を熱として無駄にするため、支持量が大きくなると発熱が問題になります。また、設計上どうしてもサイズや重量がかさむ傾向にあります。これらの要因から、小型化や効率化が求められる用途には不向きとされることが多いです。

スイッチング電源との具体的な違い

スイッチング電源は、リニア電源と異なり、スイッチング方式を採用しており、そのプロセスは効率的で高周波トランスを使用することから成り立っています。入力AC電源を最初に整流して直流に変換し、その後スイッチング素子がON/OFFを繰り返し、パルス状の信号に変えることで、必要な電圧を生成します。この方法により、エネルギー損失を最小限に抑えることができ、特にHOTなデバイス用に小型化を図ることができる点が特徴です。また、変換効率が高く、熱問題が少ないため、パワーサプライとして幅広く使用されています。このような特性から、スイッチング電源は多様な用途に対して柔軟に対応できるメリットを持っています。

BuhinDanaはの正規代理店です。
TDKラムダの電源はBuhinDanaにお任せください。

スイッチング電源のデメリットと解決策

スイッチング電源は多くの利点を持っていますが、デメリットも存在します。その一つが高周波スイッチングに伴うノイズの発生です。スイッチング電源が成す動作により、回路内での電磁干渉が生じることがあります。また、リップルの影響で電圧変動が発生するケースもあります。このため、特に精密な機器では、出力の安定性を損なう要因となりかねません。これらの問題を解決するためには、適切な設計とノイズ対策が必要です。

ノイズ対策の方法

スイッチング電源において最も重要な課題の一つが、ノイズの管理です。特に、スイッチングノイズやリップルノイズが発生しやすい設計では、適切な対策が求められます。まず、フィルタ回路の導入が効果的です。LCフィルタやRCフィルタを使用することで、高周波のスイッチングノイズを効果的に減衰させることが可能となります。このフィルタリングにより、システム全体のノイズレベルを低減させ、信号の純度を保つことができます。また、コンデンサの選定も重要な要素です。適切な容量のコンデンサを配置することで、リップルノイズを低減させ、出力の安定性を向上させることができます。さらに、シールドやグラウンディングを強化することで、外部からの電磁干渉を低減する策も有効です。シールドを使用して回路を保護し、適切なグラウンディングを行うことで、外部ノイズの影響を最小限に抑えることができます。

コスト面での考慮点

スイッチング電源はその性能や効率から広く利用されていますが、コストに関しても注意を払う必要があります。高効率な部品や設計を採用することは、初期投資を増加させる可能性があります。一方で、長期的には運用コストの削減につながることもあります。したがって、コスト構造についての総合的な評価が不可欠です。価格だけでなく、耐久性や信頼性、エネルギー効率を考慮に入れるべきです。このように、コスト面での考慮は、使用目的や条件に応じて柔軟に調整することが重要となります。

BuhinDanaはの正規代理店です。
TDKラムダの電源はBuhinDanaにお任せください。
