【製品情報・数量ランク別価格等】

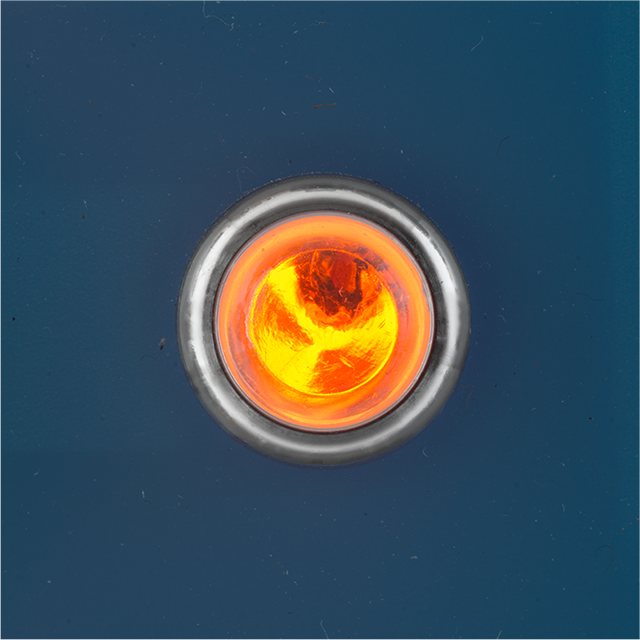

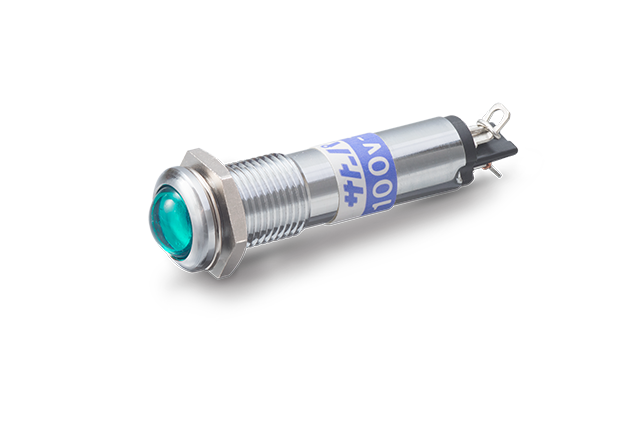

丸形 レンズΦ7.6mm 金属本体 ネオンランプ 低消費電力 表示灯 インジケーター
■発注型番 BN-3802-[電圧指定]-[レンズ色]
■ご注文例 BN-3802-1-R (電圧AC100～125V・レンズ色赤でご注文の場合)
BN-3802-2-R (電圧AC200～250V・レンズ色赤でご注文の場合)
■基本情報
定格 AC100V～125V、AC200V～250V
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC1500V (1分間)
寿命 連続点灯20000時間以上 (放電電流約1.1mA時)
本体材質 黄銅
パネル取付方式 ナット締め付け
主絶縁材 PBT (UL94V-0)
端子金具 はんだ付け用端子

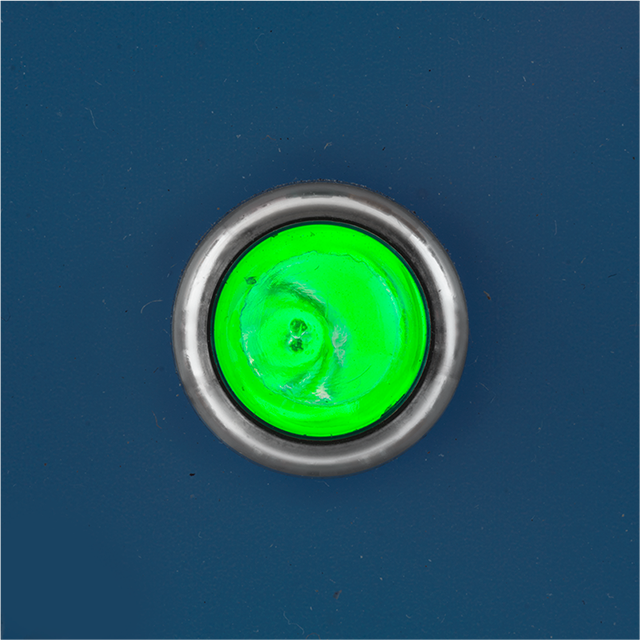

レンズ色 R (赤)、G (緑)、OR (オレンジ)、C (透明)

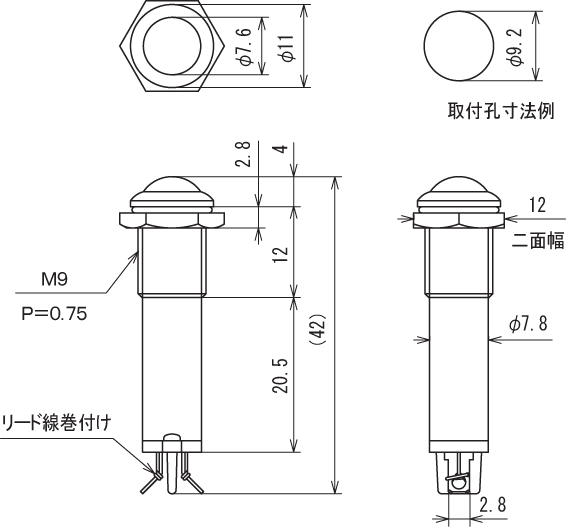

取付板厚 7.0mm (MAX)
ナット締付強度 0.7N･m
ナット二面幅 12mm
使用上の注意 はんだ付け時の注意 (ラグを下向き又は水平にしてはんだ付けをしてください)
端子に巻き付けてあるリード線もいっしょにはんだ付け加工を行ってください。
