【製品情報・数量ランク別価格等】

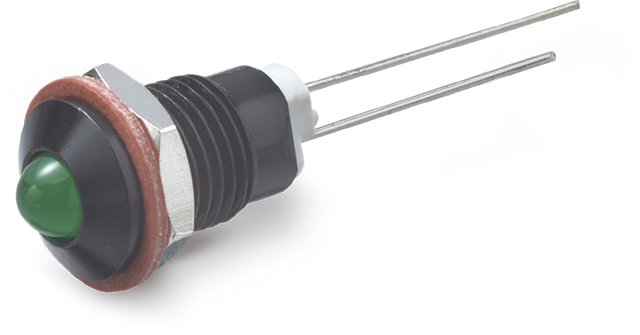

丸型 Φ5mm砲弾型LEDレンズ 金属本体 低背 LED 表示灯 インジケーター
■発注型番 DB-1-F-[本体色][レンズ色]
※ご注文例 DB-1-CHR (本体色クローム、レンズ色赤でご注文の場合)
■本体色 B (黒)、CH (クローム)
■レンズ色 R、G、Y ※Yの発光色はオレンジとなります
■基本情報
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC500V(1分間)
本体材質 クローム : 黄銅、黒色 : 黄銅
主絶縁材 PBT
端子金具 LEDリード線 (□0.5)
本体色 B (黒)、CH (クローム)
レンズ色 Ｒ(赤）、Ｇ(緑)、Y(黄)
パネル取付方式 ナット締め付け

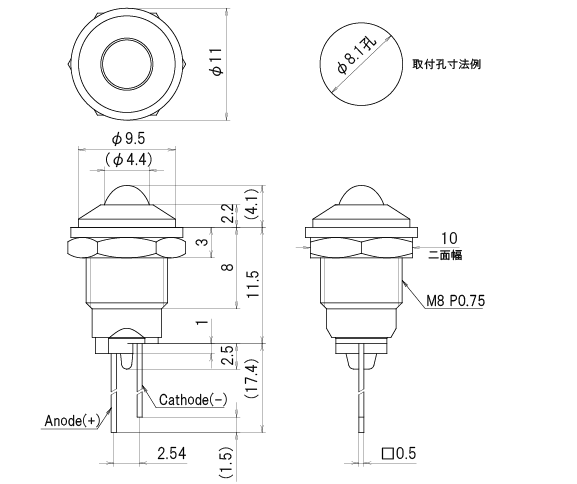

取付板厚 1.5mm~3.5mm
ナット締付トルク 0.7N・m
ナット二面幅 10mm
■商品概要

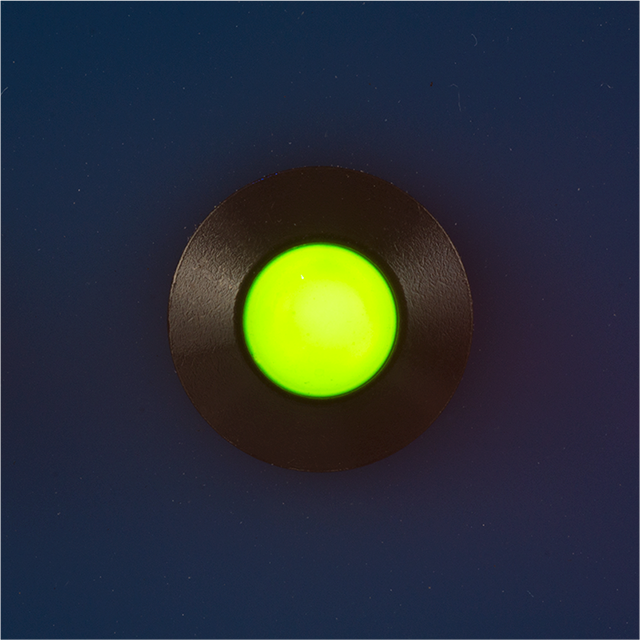

・Y(黄)の発光色はオレンジになります。その他はレンズ色と発光色は同じです。
■使用上の注意
・本製品には保護抵抗は内蔵されておりませんので、使用電圧に合わせた保護抵抗を直列に接続してご使用ください。
・接続の際は極性にご注意ください。
・リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。
■使用上の注意事項
1．サトーパーツのLEDブラケットをご使用の際は、必ず保護抵抗を直列に挿入してください。(DB-100シリーズを除く)
2．LEDには極性がありますので、接続の際はご注意下さい。
3．パネル等への取付け、ご使用にあたっては、実条件でのご確認をお願いします。
4．リード曲げは根元から2mm以上のところで曲げ、はんだ付けは曲げたあとに行って下さい。
5．LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえでお取扱い下さい。
