CT-ST11 |サンハヤト ハンダ付け技能練習セット
教育実習用ツール / はんだ付け技能練習
CT-ST11 | ハンダ付け技能練習セット
●従来品(CT-ST10)のリニューアル品です。
これからはんだ付け作業をおこなう方向けに「はんだ付け技術の習得」、実装工場などで
初級レベルのはんだ付け技術の「維持」・「確認」ができる部品セットです。
●いろいろな形状の部品を付属しています。
●従来品との差違は下記のとおりです。
◇0.8mmピッチのICパッドを止め、DIP ICに変更しました。
◇抵抗器の添付数がパッド数に比べて少なかったものを同数にしました。
◇基板の仕上げ処理を「未処理(銅箔)」から「フラックス仕上げ」に変更しました。
◇「名前記入用ラベル」を廃止しました(基板上に「記名エリア」があります)
【製品仕様】

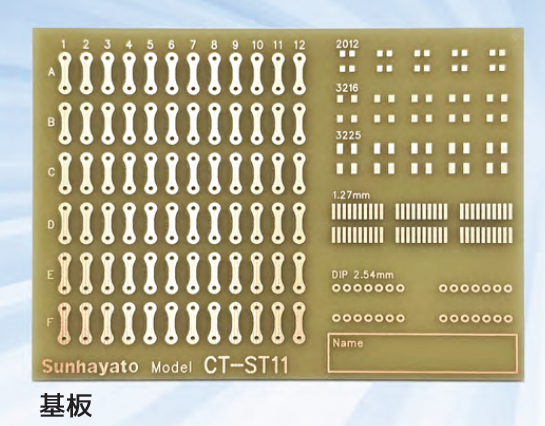

■基板
種類: 片面基板
材質: CEM-3
寸法: 116.84×88.9mm(t=1.6mm)
銅箔厚: 35μm
表面仕上げ: フラックス仕上げ レジスト、シルクなし
■添付部品
IC: 2種 5個
抵抗器: 3種 30個
コンデンサー: 1種 5個
線材: 5種 23本
添付品: 取扱説明書
