【製品情報・数量ランク別価格等】
スクリューレス端子台 端子間ピッチ5mm ハイボタン チェック孔 ボタンカラー 撚線 単線 基板用 基板実装 ディスクリート ナイロン はんだ付け UL CSA 94V-0
■発注型番 ML-800-S1H-[極数]
■ご注文例 ML-800-S1H-2P (2Pでご注文の場合)
■ボタンカラー特注
誤配線防止、結線作業の省力化に役立つ、ボタンカラー品を25個から 特注にて製作いたします。
※特注仕様はお問い合わせください。
■基本情報
定格 300V-10A、150V-15A（国内）
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格 (フィールドワイヤリング対応)・CSA規格 (CSA認定品はご注文時に指定が必要になります)

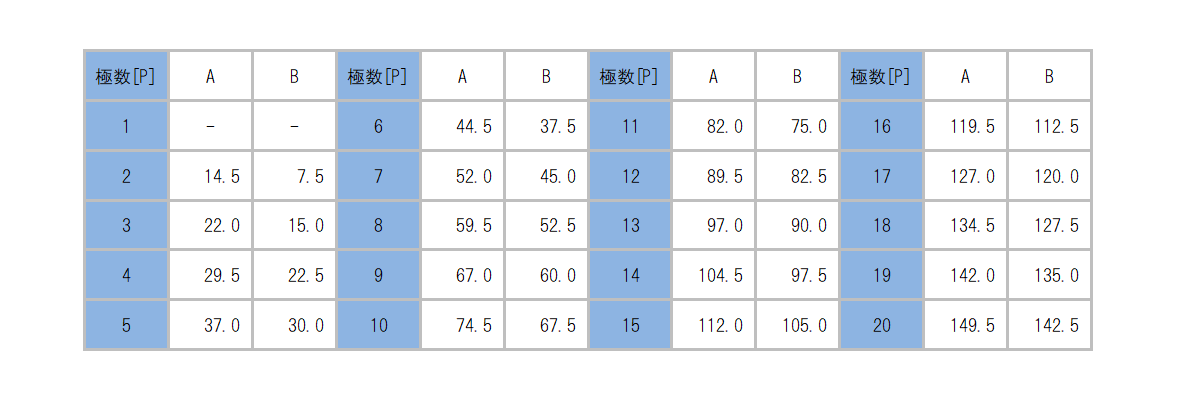

極数 (P) 1～20
チェック孔 有り
主絶縁材 (本体) ナイロン66 (UL94V-0)
主絶縁材 (ボタン) 変性PPE (UL94V-0)
定格適合電線 300V・10A定格時 : 単線 : Φ1.2mm (AWG16)、撚線 : 1.25? (AWG16) 素線径Φ0.18mm以上
150V・15A定格時 : 単線 : Φ1.6mm (AWG14)
使用可能電線範囲 単線 : Φ0.4mm～Φ1.6mm (AWG26～AWG14)、撚線 : 0.3?～1.25? (AWG22～AWG16) 素線径Φ0.18mm以上
端子金具 PC端子
標準剥き線長 11mm
本体色 GY (グレー)
エンドプレート色 GY (グレー)
操作部色 W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶)
推奨適合工具 マイナスドライバー (軸径Φ3mm、刃先幅2.6mm)
■商品概要
1線接続の商品です。
ボタンの標準色は白で、標準色以外 (カラーコンビネーションを含む)は特注となります。
ML-880の他のタイプとのコンビネーション (特注)が可能です。
ボタンの動作を円滑にするため、ボタンにフッ素樹脂を塗布しております。ボタン操作部の凹箇所等にこのフッ素樹脂が集中して滞留することにより白い異物が付着した様に見えることがありますが、品質には問題ありません。
■使用上の注意
丸洗い洗浄はボタンに悪影響が考えられますので、お避けください。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■フローはんだ付け条件
予熱温度 100-140℃
予熱時間 40秒
浸漬温度 265±3℃
浸漬時間 10±1秒
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
