【製品情報・数量ランク別価格等】
端子間ピッチ7.62mm 2ピース端子台 プリント基板用 ねじ式端子台 端子間ピッチ7.62mm 2ピース ツーピース コネクタ ライトアングル 基板用 基板実装 ディスクリート PBT フリー端子ねじ はんだ付け パネル取り付け 取付孔 UL 94V-0
■発注型番 ML-100-CS-[極数]
■ご注文例 ML-100-CS-12P (12Pでご注文の場合)
■基本情報
定格 250V-7A
絶縁抵抗 DC500V、1000MΩ以上
耐電圧 AC2000V (1分間)
接触抵抗 (初期値) 10mΩ以下
取得規格 UL規格

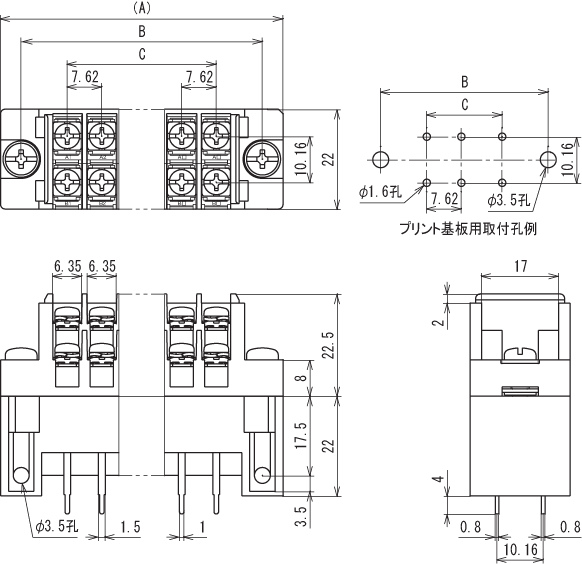

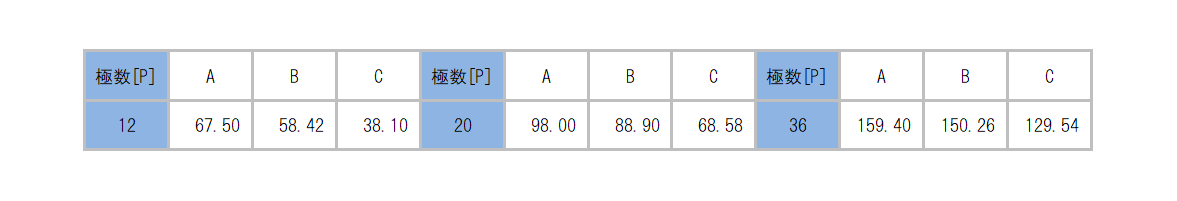

極数 (P) 12、20、36
絶縁材 PBT (UL94V-0)
端子ねじ 角座金付ねじ (M3×7.2) 、端子ねじ締付トルク 0.5N・m
定格適合電線 0.75 (AWG18)
使用可能電線範囲 2 ～0.32 (AWG14～AWG22)
端子金具 PC端子
本体色 GY (グレー)
取付方式 ねじ止め
■商品概要
本体に端子番号の表示があります。
■使用上の注意
規格品としてご使用の場合は、規格上の制約等をご確認ください。
電線を接続せずに端子ねじを締めつける場合は、0.2～0.3N・mのトルクで締めつけてください。
ねじ締めにインパクトドライバーを使用するとねじ部破損の恐れがありますので使用しないでください。
電線接続の際は強く締めすぎるとねじ部破損の恐れがありますので、締付トルクを守ってください。
■フローはんだ付け条件
予熱温度 100-140℃
予熱時間 40秒
浸漬温度 265±3℃
浸漬時間 10±1秒
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
