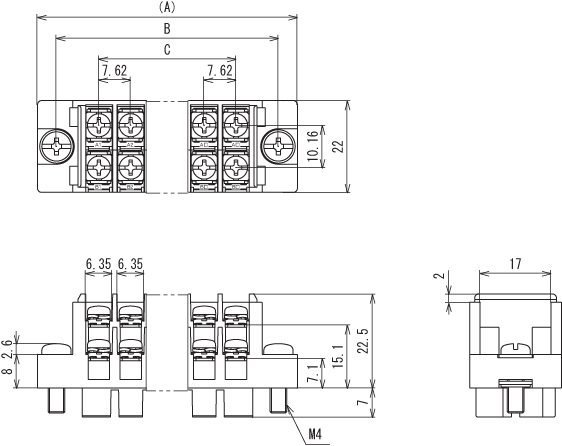

端子間ピッチ7.62mm 2ピース端子台 ねじ式端子台 端子間ピッチ7.62mm 2ピース ツーピース コネクタ プラグ PBT フリー端子ねじ UL 94V-0
■発注型番 ML-100-P-[極数]
■ご注文例 ML-100-P-12P (12Pでご注文の場合)
■基本情報
定格 250V-7A
絶縁抵抗 DC500V、1000MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格

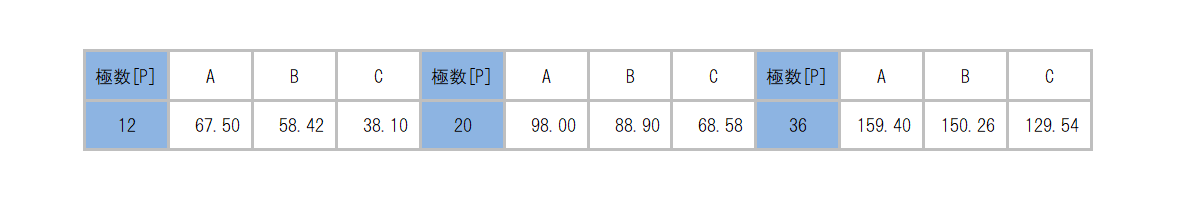

極数 (P) 12、20、36
絶縁材 PBT (UL94V-0)
端子ねじ 角座金付ねじ (M3×7.2) 、端子ねじ締付トルク 0.5N・m
定格適合電線 0.75 (AWG18)
使用可能電線範囲 2～0.32 (AWG14～AWG22)
本体色 GY (グレー)
■商品概要
ML-100-AS、ML-100-BS、ML-100-CSのプラグ側のみの商品です。
レセプタクル側はML-100-AJ、ML-100-BJ、ML-100-CJとなります。
本体に端子番号の表示があります。
■使用上の注意
規格品としてご使用の場合は、規格上の制約等をご確認ください。
電線を接続せずに端子ねじを締めつける場合は、0.2～0.3N・mのトルクで締めつけてください。
ねじ締めにインパクトドライバーを使用するとねじ部破損の恐れがありますので使用しないでください。
電線接続の際は強く締めすぎるとねじ部破損の恐れがありますので、締付トルクを守ってください。
