ねじ式端子台 端子間ピッチ11mm 中継用 なべ小ねじ フェノール はんだ付け ラグ パネル取り付け 取付孔 94V-0

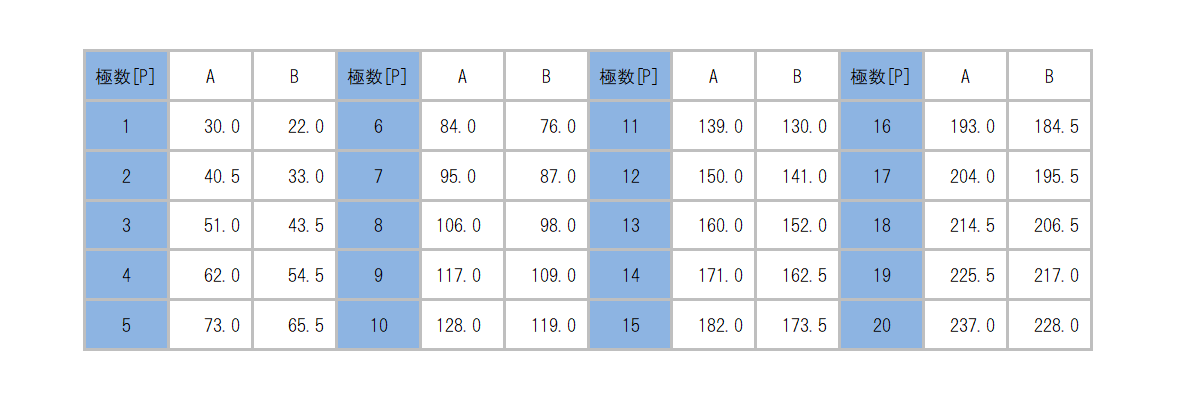

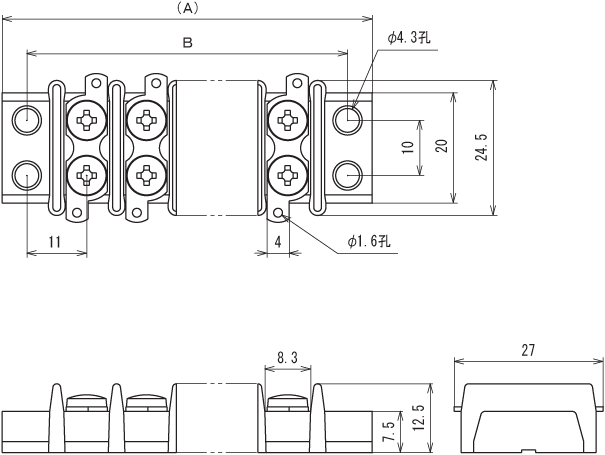

■発注型番 ML-1765-[極数]
■ご注文例 ML-1765-2P (2Pでご注文の場合)
！安全上の注意！
本製品の底面は絶縁物で覆われておらず、充電部が底面から見えるタイプの端子台です。 そのため、金属パネルに取り付ける場合は本製品の下に絶縁物を敷く等の絶縁対策を行わないと短絡（ショート）が発生してしまいます。
■基本情報
定格 250V-15A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格
極数 (P) 1～20
主絶縁材 フェノール (UL94V-0)
端子ねじ M3.5×6 、端子ねじ締付トルク 0.8N・m MAX
本体色 B (黒)
取付方式 ねじ止め
■使用上の注意
20P以外の極数は、切断加工により製作されるため、若干の跡、段がつきます。
本製品の底面は絶縁物で覆われておらず、充電部が底面から見えるタイプの端子台です。
そのため、金属パネルに取り付ける場合は本製品の下に絶縁物を敷く等の絶縁対策を行ってください。
電線を接続せずに端子ねじを締めつける場合は、0.2～0.3N・mのトルクで締めつけてください。
ねじ締めにインパクトドライバーを使用するとねじ部破損の恐れがありますので使用しないでください。
電線接続の際は強く締めすぎるとねじ部破損の恐れがありますので、締め付けトルクを守ってください。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・フロー・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
