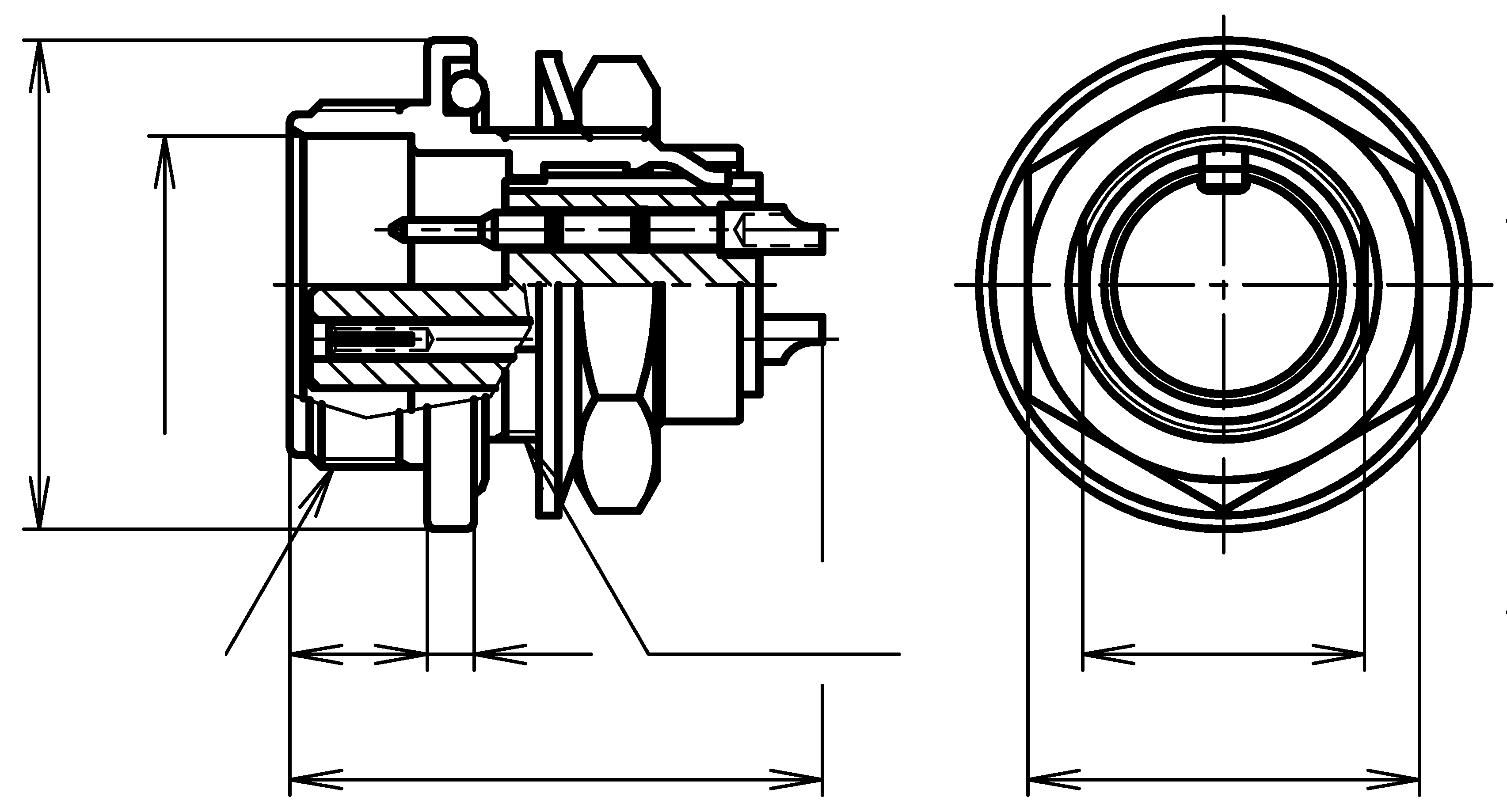

MW-082-RB
| シェルサイズ | 08 |
|---|---|

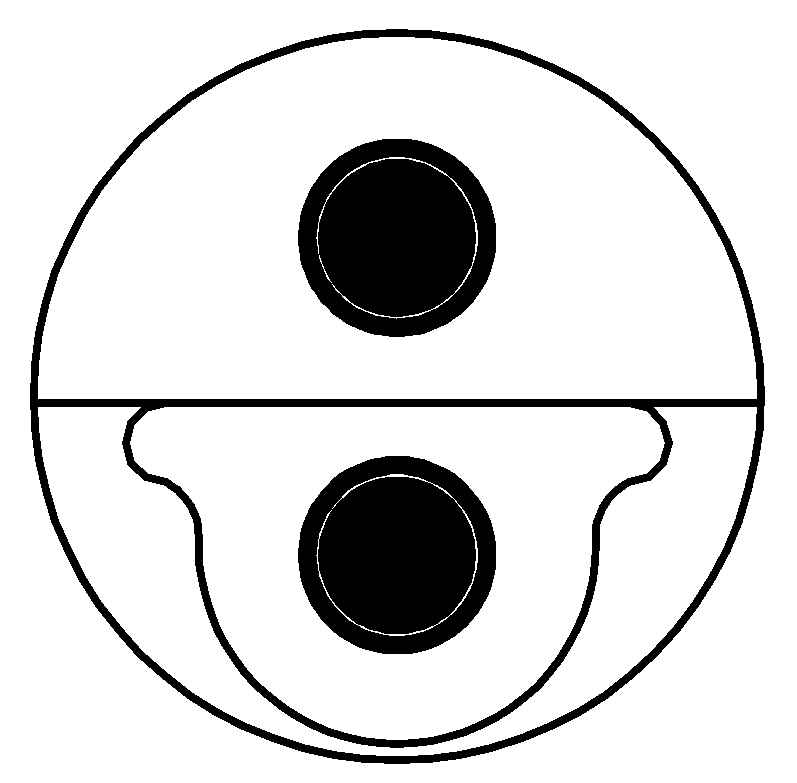

| コンタクトピン数 | 2 |
| 防水 | ○ |
| 結線方式 | はんだ |
| ロック方式 | ねじ |
| 電安法 | ー |
| 海外規格 | ー |
| 定格（限界操作電圧） | 30V 2A |
| 耐電圧（Ｖ.r.m.s) | 300 |
| 許容温度範囲 | -25℃～＋85℃ |
| 電線導体断面積（㎟） | AWG＃22 |
| 使用ケーブル外形（ｍｍ） | φ4.5～φ5.5 |
| 工具 | ー |
- 防水 IP-67相当
- RoHS
- 海外規格対応品
MWシリーズの概要
- ・超小型（プラグ最大外径φ10）防水コネクタ。
- ・レセプタクルはバルクヘッドタイプを採用、省スペース化に対応できます。
- ・ケーブルのシールドをコネクタシェルに接続する事が可能です。
MWシリーズの特徴
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ 【結合時 防水機能 IP-67相当】 |
| ロック方式 | ネジロック方式 |
| 機構・材質特徴 | ○ 黄銅にニッケルめっきを施したシェルにて耐食性に優れる 〇 パッキンはシリコーンゴムを使用 |
| 結線方式 | はんだづけ |
MWシリーズの特性
| 絶縁抵抗 | 最も接近する導体間をDC250Vで測定したとき、1,000MΩ以上である。 |
|---|---|
| 耐電圧 | 最も接近する導体間に300Vr.m.sを1分間印加しても、短絡の異常がない。 |
| 接触抵抗 | 一対のコンタクトを正規の長さまで結合させた時の導体抵抗は30mΩ以下である。 |
| 防水性 | コネクタを結合し、通常使用する状態で、水圧10kPa下に30時間放置した後、 浸水の形跡がない。 |
MWシリーズの材質及び処理
| 素材 | 処理 | |
|---|---|---|
| シェル | 黄銅 | ニッケルめっき |
| 絶縁体 | 合成樹脂 | - |
| コンタクト | 銅合金 | 金めっき |
| パッキン | シリコーンゴム | ー |
使用温度範囲
-25℃～+85℃
