製品イメージ画像
【製品情報・数量ランク別価格等】

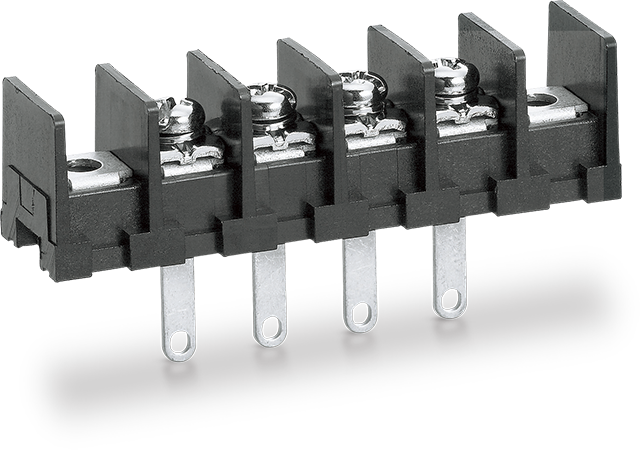

ねじ式端子台 端子間ピッチ10.16mm フリー端子ねじ PBT はんだ付け パネル取り付け 取付孔 UL 94V-0
■発注型番 ML-50-S1AXF-[極数]
■ご注文例 ML-50-S1AXF-2P (2Pでご注文の場合)
■基本情報
定格 250V-15A
絶縁抵抗 DC500V、1000MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格
極数 (P) 1～20
絶縁材 PBT (UL94V-0)
端子ねじ 角座金付ねじ (M4×8) 、端子ねじ締付トルク 1.2N・m MAX
端子金具 はんだ付け用端子
本体色 B (黒)
取付方式 ねじ止め
■使用上の注意
20P以外の極数は、本体を切断加工して作成されますので本体の両端もしくは片側に切断加工跡（段）が残ります。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
電線を接続せずに端子ねじを締めつける場合は、0.2～0.3N・mのトルクで締めつけてください。
ねじ締めにインパクトドライバーを使用するとねじ部破損の恐れがありますので使用しないでください。
電線接続の際は強く締めすぎるとねじ部破損の恐れがありますので、締付トルクを守ってください。
