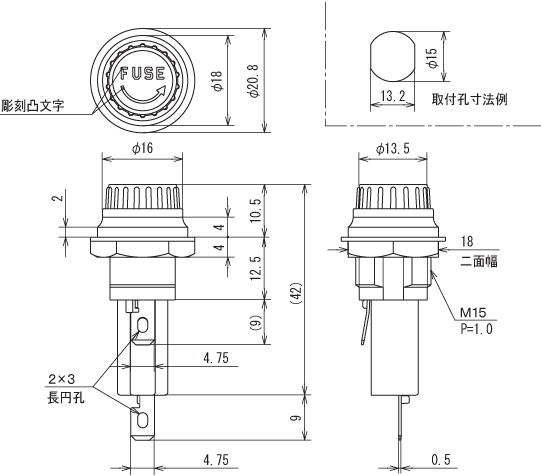

製品イメージ画像
【製品情報・数量ランク別価格等】
ヒューズホルダー 管ヒューズ Φ6.4×30mm Φ6.35×30mm Φ6.35×31.8mm 筒型 はんだ付け ファストン メールタブ 187タブ ねじ式つまみ 感電防止型 UL CSA 94V-0
■発注型番 F-120-B
■ご注文例 F-120-B
■適合ヒューズ管サイズ
Φ6.4mm×30mm
Φ6.35mm×30mm
Φ6.35mm×31.8mm
■基本情報
定格 250V-10A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格・CSA規格
絶縁材 (本体) フェノール (UL94V-0)
絶縁材 (ツマミ) PBT (UL94V-0)
端子金具 はんだ付け兼用187タブ端子 (t0.5)
本体色 B (黒)
取付板厚 5mm (MAX)
ナット締付け強度 1.2N･m
ナット二面幅 18mm
■使用上の注意
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・フロー・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。なお、上記条件は製品単体にて試験を行い確認したものです。
・ヒューズ管の装着ははんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
