中継型 ねじ式 防塵・防水 (IP66) ヒューズホルダー 管ヒューズ Φ6.4×30mm Φ6.35×30mm 中継 はんだ付け 防水 防塵 IP66 透明 二条ねじ
■発注型番 F-810
■ご注文例 F-810
■適合ヒューズ管サイズ
Φ6.4mm×30mm
Φ6.35mm×30mm
■基本情報
定格 250V-7A (容易に触れることが出来る機器外部では50V MAX.)
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
保護等級 IP66
主絶縁材 ポリカーボネート (UL94V-2)
端子金具 はんだ付け用端子

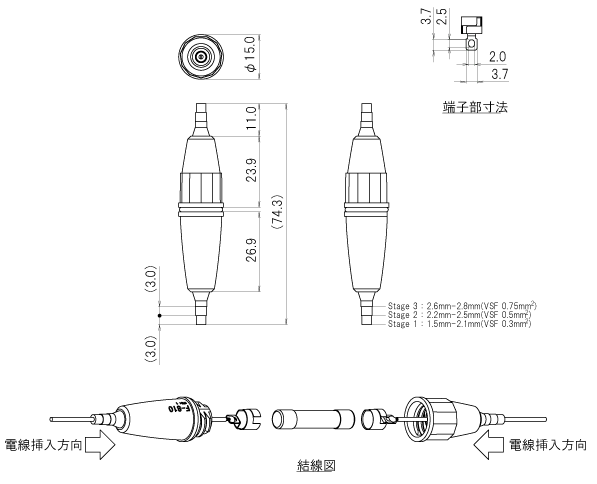

接続電線 0.75? 以下、仕上り外径1.5mm - 2.8mm (電線外径にあわせグロメットを切断してご使用下さい)
本体色 C (透明)
■使用上の注意
配線は、「[ヒューズホルダー取扱い注意事項]」を参照し、正しく行ってください。
また、ご使用の際には、束線等により内部端子の動きを妨げないようにしてください。
また、配線後端子にリード線の張力が加わらないよう周囲の配線等にご注意ください。
防水カプセルとしてご使用をお考えのお客様は、[F-800-C]、[F-810-C]をご使用ください。
■注意事項
感電の危険がありますので電圧がかかった状態でヒューズホルダーのキャップを開けないで下さい。
ヒューズとの接触が不安定となり異常発熱・発火の原因となりますのでクリップは変形させないでご使用下さい。
はんだ付け作業はヒューズ管との接触部となるクリップ内側にフラックスが付着しない様に行って下さい。
もし、付着した場合はアルコールでフラックスをふき取って下さい。
ヒューズ管の装着及びヒューズクリップの組込みははんだ付け後、製品が十分に冷めてから行ってください。
水中での使用はできません。
ご使用条件によっては水が浸入することがあります。
十分ご確認のうえ、ご使用ください。
直射日光が当たる場所、屋外でのご使用は避けてください。
周囲の温度変化により内部が結露する場合があります。
結露を取り除くか周囲の温度変化が少ないところで使用するようにしてください。
溶剤や油の種類によっては、製品に溶解が生じる場合がありますので十分ご注意ください。
グロメットに電線を通す時はグロメットを押さえて通してください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・フロー・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。なお、上記条件は製品単体にて試験を行い確認したものです。
・ヒューズ管の装着ははんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
