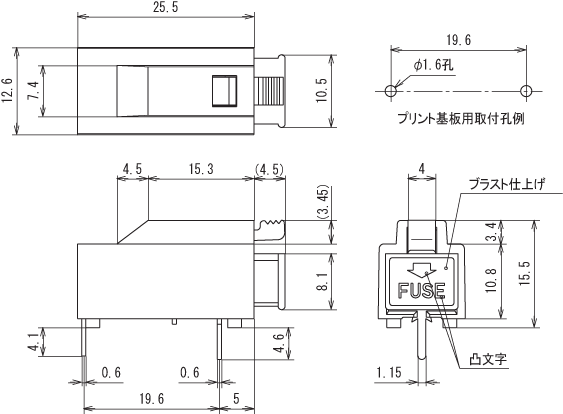

製品イメージ画像
【製品情報・数量ランク別価格等】
ヒューズホルダー 管ヒューズ Φ5.2×20mm 筒型 基板実装 ディスクリート はんだ付け ワンタッチ C-UL 94V-0
■発注型番 F-115
■ご注文例 F-115
■適合ヒューズ管サイズ
Φ5.2mm×20mm
■基本情報
定格 250V-6A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格・CSA規格
絶縁材 (本体) PPS (UL94V-0)
絶縁材 (ツマミ) PBT (UL94V-0)
端子金具 PC端子
本体色 B (黒)
■使用上の注意
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■フローはんだ付け条件
予熱温度 100-140℃
予熱時間 40秒
浸漬温度 265±3℃
浸漬時間 10±1秒
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。なお、上記条件は製品単体にて試験を行い確認したものです。
・ヒューズ管の装着ははんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
